搜索ICEMY-Block為三角形結構實體劃分結構化網格
2016-10-07 by:CAE仿真在線 來源:互聯網
形如下圖所示的結構,使用Y-Block劃分結構化網格
網格劃分的基本思路:使用Y-block技術。首先建立底部底座六面體的塊,對應好六面體,然后把塊切割,再合并點,坍塌塊,生成三角形塊,然后在此三角形塊上生成Y-block,再拉伸此塊,即形成底座上不的三角棱柱的塊,結束!
關鍵操作:1、坍塌塊生成三角塊:merge vertices--->collapes blocks(選擇edges,blocks)。2、三角塊內建立Y-block:edit block---->set type(type:Y-Block)。3、拉伸塊:create block---->extrude face(s)(method:extrud along curve)!

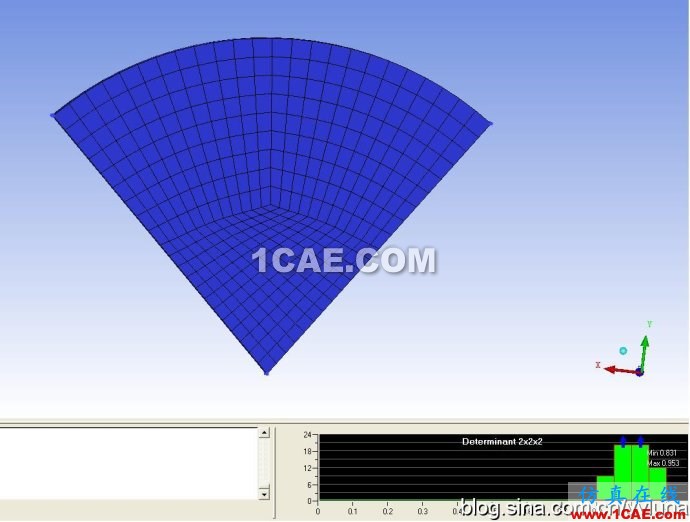

類似,扇形體也可以用Y-block劃分結構化網格:
