Creo在草圖中添加標準截面形狀

2016-11-26  by:CAE仿真在線  來源:互聯網

對于一些常用的梁截面形狀,我們可以使用Creo草圖中的調色板(Palette)直接將已定義的截面形狀添加到草圖中,從而提高建模效率。

在草繪中單擊調色板(Palette)命令按鈕,如下圖所示,打開“草繪器調色板”(Sketcher Palette) 對話框。

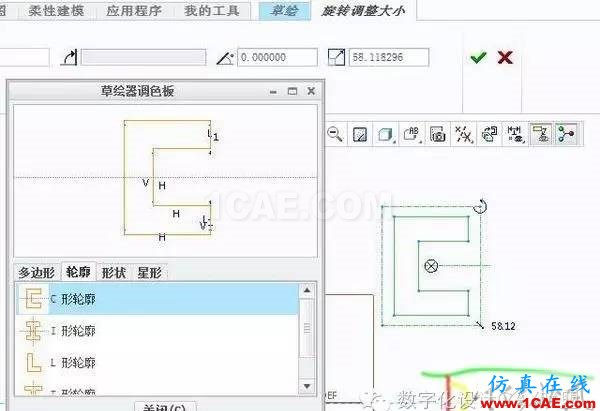

在“草繪器調色板”(Sketcher Palette)對話框中系統提供了多種默認的截面形狀,選擇相應的選項卡并單擊截面形狀可以在上部預覽。雙擊截面形狀,然后在草圖中點擊,即可將截面形狀插入到草圖中。在上部的“旋轉調整大小”工具欄中可以設置截面形狀的縮放比例和旋轉角度(也可以在草圖已插入的截面形狀中動態更改,如下圖所示)。點擊截面中間帶叉的點,可以移動截面的位置。

點擊確定后可以單獨修改截面的各個尺寸。導入的尺寸和約束將被創建為強尺寸和約束。

默認情況下,放置導入的形狀時,不會進行捕捉。要啟用捕捉操作,可將“移動”控制滑塊移動到導入的形狀上。要移動“移動”控制滑塊,可右鍵單擊它,然后在導入的形狀上將其拖動到所需位置。然后通過移動控制點進行捕捉,對截面形狀進行精確定位。
