Creo 關系式與if語法講解

2016-12-17  by:CAE仿真在線  來源:互聯網

1. 首先我們在零件版塊里面畫一個拉伸好的圓柱體,底面直徑是10mm,高度是15mm,抽殼厚度1.2mm。如下圖所示:

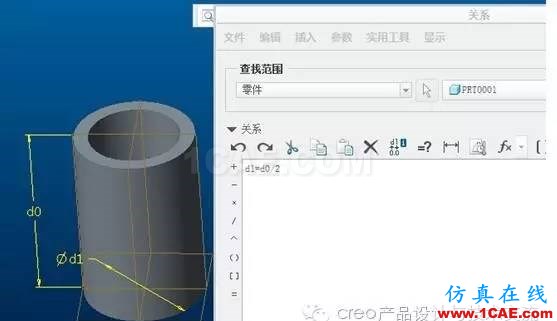

2. 如果我們要控制圓柱的高度是底面直徑的兩倍,可以通過Creo軟件“工具”下面的“d=關系”來達到我們的要求,具體操作如下圖:

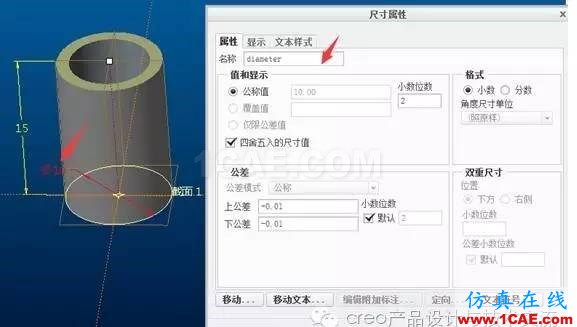

3. 如果對于比較復雜的零件,尺寸比較多,用d1,d2,d3,……不能區分每個尺寸,這時候我們要對尺寸名稱做的修改,對尺寸重新命名,選中尺寸變成紅色后右鍵選擇屬性,把系統默認的直接d1改成diameter;同樣的道理,可以把高度尺寸d0改成high,把抽殼厚度d3尺寸改成thickness如下圖:

4. 如果我們要對抽殼厚度尺寸做成一個變量,當高度尺寸大于15.00mm的時候抽殼厚度尺寸是2.0mm,高度尺寸小于15.00mm的時候是1.20mm,在關系式中怎么表達呢?

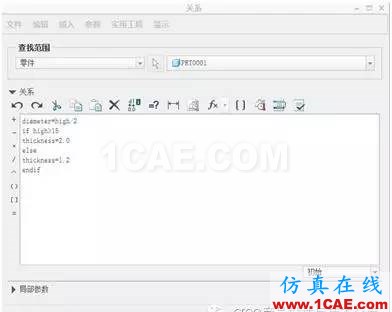

這就要用到我們的if判斷語句,if語句是在Creo唯一的判斷語句,具體操作如圖所示:

圖片中的語言關系式:

diameter=high/2

if high>15

thickness=2.0

else

thickness=1.2

endif

5. 以上就是Creo基本語法講解的內容,不懂得可以看下面的視頻,視頻講解的非常詳細,希望對大家有幫助,謝謝!
