proeNGINEER Wildfire 野火版 3.0 M030 的發布意味著首次在 Mathcad 和 proeNGINEER 之間實現了正式的集成。此集成可讓您將 Mathcad 文件與 proeNGINEER 零件和組件關聯起來,從而實現了獨特的預測工程能力。
此集成使您能夠減少因手動在文件之間轉換尺寸和參數的錯誤、減少更新參數變更所需的時間、驗證使用的是正確版本的文件,以及執行假設方案分析和立即看到結果,從而改善了生產效率和設計質量。
可以在設計過程開始時使用 Mathcad 將科學和數學原理應用于工程設計問題,以便確定在下游使用的 CAD 模型中的重要尺寸和參數。通過計算必需的參數和預先“預測”設計的性能,而不是猜想重要的尺寸和參數,產品設計師可以創造出優化的設計,而且與當今使用的傳統方法相比,速度更快、迭代次數更少。
proeNGINEER 與 Mathcad 之間的集成是這兩個應用程序之間的雙向連接?？梢允褂?proeNGINEER 中的分析特征輕松地將任何 Mathcad 文件與 proeNGINEER 零件或組件進行關聯。在 Mathcad 中計算的重要值可以映射到 CAD 模型中的參數和尺寸,從而驅動幾何的設計。也可以將 proeNGINEER 模型的參數輸入到 Mathcad 中,供下游工程設計的計算使用。通過此集成,當參數變更時,計算和 CAD 繪圖會動態地更新。
此版本提供了 Mathcad 13.1 和 proeNGINEER Wildfire 野火版 3.0 M030 之間的集成。
如果當前使用 proeNGINEER Wildfire 野火版 2.0,您可以下載一個基于工具包的應用程序,它允許將 Mathcad 13 與 proeNGINEER Wildfire 野火版 2.0 集成在一起。此不太正式的集成使您能夠在 proeNGINEER 模型中使用 Mathcad 參數。
如何設置 Mathcad 和 proengineer 之間的集成
此集成的基礎是將 Mathcad 值映射到 proengineer 參數和尺寸。

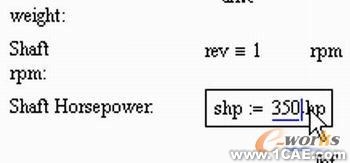

先從 Mathcad 工作表開始,您需要標識想傳遞到 proengineer 或從 proengineer 接收的值(圖 1)
決定了哪些變量將動態變化之后,選擇這些變量(圖 2)

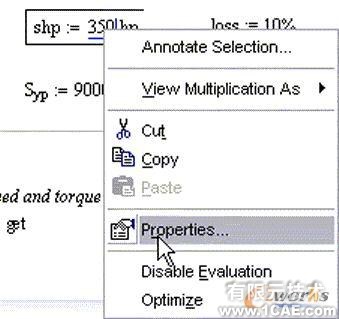

右鍵單擊以選擇“屬性”(圖 3)
在顯示了屬性后,用兩個標記中的一個對值進行標記。Proe2mc 表示從 proengineer 到 Mathcad 驅動值,而 Mc2proe 表示從 Mathcad 到 proengineer 驅動值(圖 4)

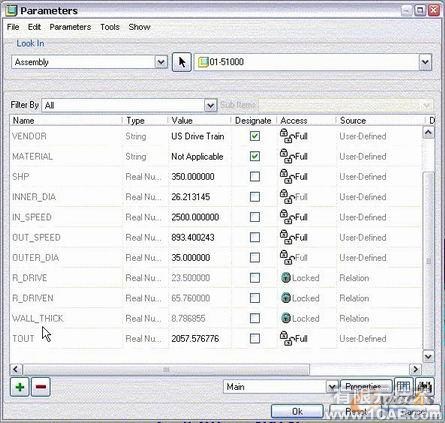

在 proengineer 中,可以設置參數以允許輕松更改設計。(圖 5)

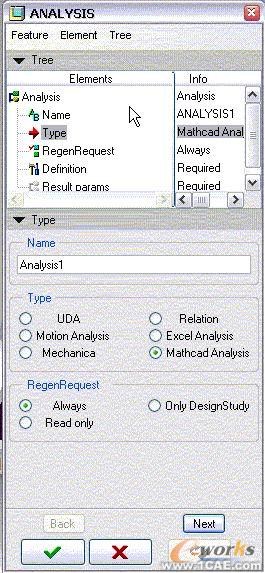

要將 proengineer 模型鏈接到 Mathcad 工作表,請使用分析特征(“分析”à“Mathcad”)。此時也可以設置再生選項

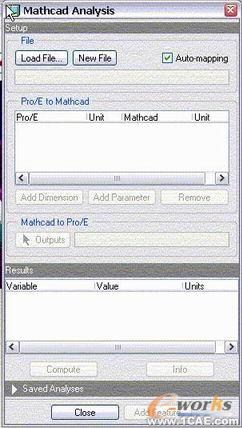

選擇了 Mathcad 分析后,單擊“下一步”(圖 6 和 7)
此時我們使用“載入文件”按鈕選擇 Mathcad 文件
選中“自動映射”(Automapping) 選項會自動將 Mathcad 變量映射到 proengineer 參數?？梢岳?config.pro 選項 auto_mapping yes 將自動映射設置
自動映射將會嘗試映射同名和同單位的變量。要映射不同名的變量和參數(或尺寸),可以使用“添加尺寸”或“添加參數”按鈕

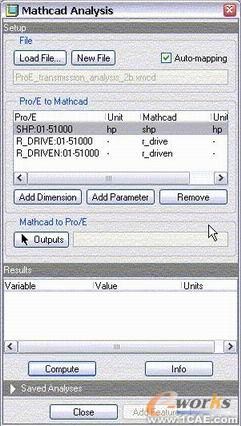

圖 8 和 9 顯示了 Mathcad 工作表中的變量。請注意,“單位”在 proengineer 和 Mathcad 中必須相同
選擇“輸出”按鈕允許我們選擇您想從 Mathcad 傳遞到 proengineer 的參數和值

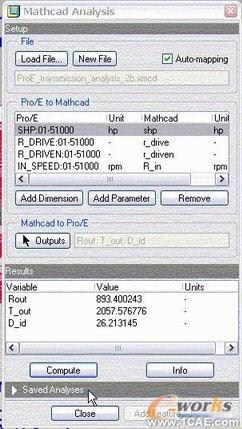

指定了輸入和輸出后,單擊“計算”將通過 Mathcad 工作表運行變量并提供答案
此時可以關閉此特征,因為結果將會自動在 proengineer 中創建參數
最后要做的是,通過關系將得到的參數鏈接到 proengineer 特征或參數(圖 10)
現在,當在 proengineer 中更改變量并且再生模型時,Mathcad 的計算將會驅動模型。
請注意,需要兩次再生:第一次再生值和參數,第二次再生幾何。
