proengineer 入門教程(創建線性孔與將顏色應用到模型中)

2013-07-03  by:廣州CAD:proe設計培訓中心  來源:仿真在線

創建線性孔
默認請況下,孔從模型中去除材料,其形狀為圓柱形。
線性孔需要主參照和次參照?！爸鲄⒄铡笔欠胖闷矫?而“次參照”以尺寸定位孔。
任務 2-12: 開始在 PISTON 中心創建一個孔。
1.單擊主工具欄中的“保存的視圖列表”(Saved View List),然后選擇“標準方向”(Standard Orientation)。
2.從主工具欄中單擊“基準平面”(Datum Planes),顯示基準平面。
3.從特征工具欄中啟動“孔工具”(Hole Tool),并從模型中選取基準平面 FRONT。
   按住鼠標右鍵,然后選取“第二參照收集器”(Secondary References Collector)。
   按 CTRL 并從模型中選取基準平面“頂”(TOP) 和“右”(RIGHT) 以尺寸定位孔。

         請注意,您必須按住 CTRL 鍵選取多個參照。
4.繼續完成孔,如下圖所示。
   單擊主工具欄中的“保存的視圖列表”(Saved View List),然后選取 FRONT。

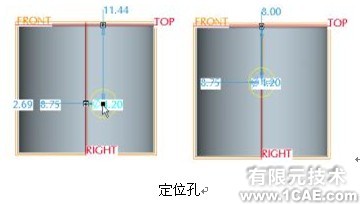

   拖動位置控制柄(孔的中心),將孔定位在大約如下圖左側所示的位置處。
   在操控板中選取“放置”(Placement) 選項卡,將距基準平面“頂”(TOP)
的偏距值修改為 8,然后按 ENTER。
   將基準平面 RIGHT 的尺寸類型從“偏距”(Offset) 更改為“對齊”(Align)。


任務 2-13: 完成 PISTON 中心的孔。
1.單擊主工具欄中的“保存的視圖列表”(Saved View List),然后選擇“標準方向”(Standard Orientation)。

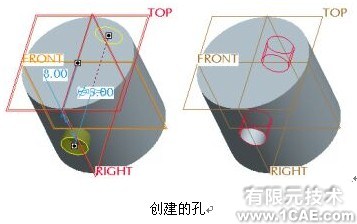

2.繼續完成孔,如下圖所示:
   在操控板中單擊“形狀”(Shape) 選項卡。
   將現有的深度選項從“盲孔”(Blind) 更改為“穿透”(Through All)。
   將側 2 的深度選項從“無”(None) 更改為“穿透”(Through All)。
   在操控板中輸入 5 作為直徑值,然后按 ENTER。
   單擊“完成特征”(Complete Feature)。


               您也可以單擊鼠標中鍵(快捷鍵)以“完成特征”(Complete Feature)。


將顏色應用到模型中
您可以使用“顏色和外觀”(Color and Appearance) 對話框創建和應用模型顏色。在此實例中,一個基本調色板已被預加載。
任務 2-14:將顏色外觀應用到模型中。
1.從主工具欄中單擊“基準平面”(Datum Planes),不顯示基準平面。
2.單擊主菜單中的“視圖”(View)>“顏色和外觀”(Color and Appearance)。
   選取 Blue_Dark 外觀(首行的第 3 個球)并單擊“應用”(Apply)。
   在“外觀編輯器”(Appearance Editor) 對話框中單擊“關閉”(Close)。

3.從主工具欄中單擊“保存”(Save),并單擊“確定”(OK)。
4.單擊“文件”(File)>“關閉窗口”(Close Window)  。


創建連桿
我們將使用橢圓草繪和拉伸創建 CONNECTING_ROD 主體。
任務 2-15: 創建 CONNECTING_ROD 并開始一個草繪。
1.從主工具欄中單擊“基準平面”(Datum Planes),顯示基準平面。
2.從主工具欄中單擊“新建”(New),然后選取“零件”(Part) 作為“類型”(Type)。
   輸入 CONNECTING_ROD 作為“名稱”(Name),然后按 ENTER。
3.從特征工具欄中啟動“草繪工具”(Sketch Tool)  。
   從模型中選取基準平面 FRONT。
   在“草繪”(Sketch) 對話框中單擊“草繪”(Sketch)。
   從主工具欄中單擊“基準平面”(Datum Planes)  ,不顯示基準平面。

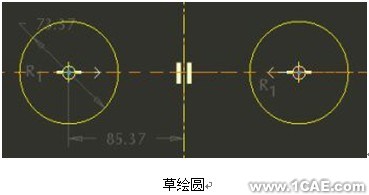

4.由草繪兩個圓開始草繪一個橢圓,如圖所示:
   從草繪器工具欄中單擊“中心線”(Centerline) 。單擊垂直參照中的兩個位置,草繪一條中心線。
   從草繪器工具欄中單擊“圓”(Circle)。單擊水平參照中的某一個位置作為左圓的中心,然后完成圓。
   單擊水平參照中的某一個位置作為右圓的中心,然后向外移動鼠標直到半徑捕捉到第一個圓的半徑,然后再單擊一次以完成它。
   從草繪器工具欄中單擊“約束”(Constraints)。
   單擊“對稱”(Symmetric),然后選取每個圓的圓心和中心線。
   在“約束”(Constraints) 對話框中單擊“關閉”(Close)。
