proeNGINEER Wildfire4.0分析模塊特點及新功能介紹。
proengineer是現今使用率最高的三維設計軟件,涉及到了CAD,CAE以及CAM等領域. CAE軟件的應用是工業設計中用來提升設計水平,降低成本的關鍵技術, 躋身于CAE軟件前列的Pro/mechanica允許工程師在創建實物物理模型之前,測試和優化設計的結構、動力、熱以及耐久性,沖擊等方面的性能。Mechanica有別與其它CAE軟件的主要特點:1)與設計軟件能夠良好的集成.
通常的有限元分析軟件建模功能主要通過接口讀取其他三維建模軟件的模型數據,在轉換過程中有可能造成數據丟失與失真,很難做到無逢連接;Pro/Mechanica與proe完全集成,共享同一操作界面和同一幾何模型并且繼承proe的參數化全相關性和單一數據庫的特點,當模型發生設計變更時后續所做的所有的分析結果以及加載的其他條件會自動更新。

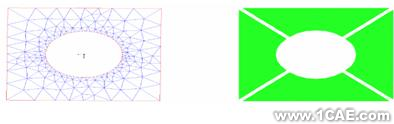

2)面向設計師而非僅僅分析師Pro/Mechanica使用內置的解算器自動劃分網格FEA或GEA,依靠軟件算法而非分析經驗達到求解精度,避免因分析經驗不足造成分析結果的缺陷。
FEA GEA

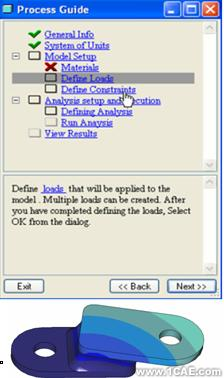

3) 與其他分析軟件有良好的前后處理接口對于系統級和專業級分析人士PTC提供了專業的主流分析廠商的直接接口。如:ANSYS,N ASTAN等。隨著企業對CAE軟件在實當中的應用以及對產品要求的日益提高,PTC在新版本發布的同時把Pro/Mechanica也做為一個重點的改善部分.相對于之前的版本,proe 4.0分析部分增加了以下幾個新的特點:A)統一化的安裝程序使Mechanica的安裝步驟簡化近40%,安裝更加簡潔化。B)自動模板引導分析過程.過程向導引導工程師一步一步完成整個過程分析流程對于各種熟練程度的設計人員,該過程向導都會自
動導航完成各種復雜程度的分析任務。分析過程更
加有序。并且工程師可以根據自身的習慣定制過程向導模板。C)完善Mechanica結果,包括展開,擴展的動態詢問以及結果的幾何選擇.D)新誤差的記錄和診斷,公共用戶截面上記錄的誤差和警報,誤差回顧中的模型交互,了解問
題并查清原因.

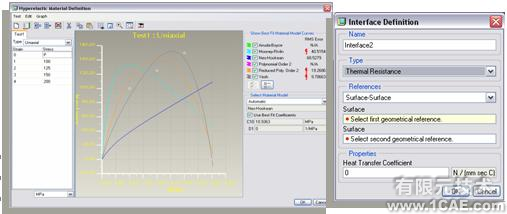

E)完善對非線性材料的支持 –涉及塑料部件設計、人造橡膠等等,行業主流材料定義的用戶界面,為非專業人士帶來針對復雜非線性的解決能力。
F)壓力負荷輸入,輸入壓力負荷區域,并通過 CFD包方便地應用模塊。
G)與 Mechanica 中的無窮大摩擦力連接,更多高端解決能力下至工程師級別能力。
做為工程師的級的分析軟件,Pro/Mechanica已經為用戶提供了強大的使用功能,希望它的功能越來越強大,不斷給用戶帶來驚喜。
來源:北京億特克科技 作者:王輝
