proe三維建模在鈑金設計應用(二)

2013-07-10  by:廣州CAD:proe設計培訓中心  來源:仿真在線

proe鈑金設計:

1)測量包含測量距離、邊長直徑夾角等;

    (2)曲線分析包含曲率、曲率半徑、投影長度等曲線分析;

    (3)模型分析包含質量、質心位置、轉動慣量等模型分析;

    (4)曲面分析包含高斯曲率、二面角、法矢、曲率半徑等曲面分析;

    (5)關系;

    (6)UDF即用戶自定義特征。

    本模型只建立兩個分析特征:HOLE- DIS-測量兩個豎壁圓孔中心軸平行,它們之間的距離;ANALYSIS 1-測量兩個豎壁圓孔中心軸到底板外側的距離。

    4.進行參數敏感度分奔

    在整個參數變化范圍內來評價"優化目標",敏感度分析計算對話框如圖5所示。其中參數選擇既可以是尺寸也可以是參變量。每個尺寸和參變量都要給定其值的變化范圍。在"需放樣的參數"欄中輸人一個或多個已經定義的"分析特征"。在"步數"欄中輸人所有參數在給定的"值域"分段數目。

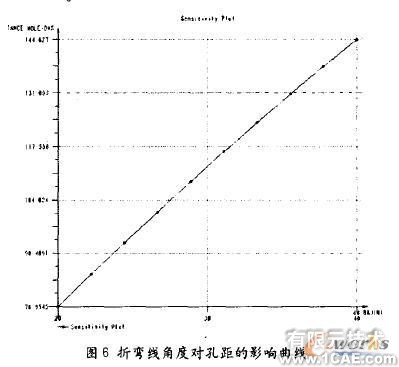

圖6為折彎線角度對孔距的影響曲線,折彎線角度變化范圍20度-40度, HOLE_DIS從76.95mm-44.62mm。

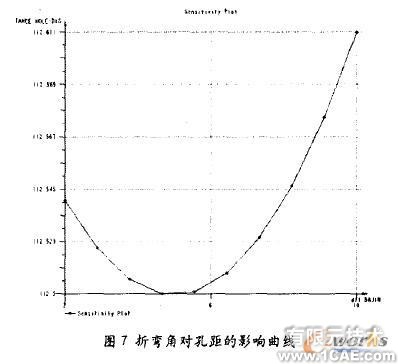

        圖7為折彎角對孔距的影響曲線,折彎角大小變化范圍2mm-lOmm,HOLE_DIS從l12.544mm下降到112.5mm,后再七升到112.611 mm?？梢悦黠@看出孔距對折彎角的敏感度很小。

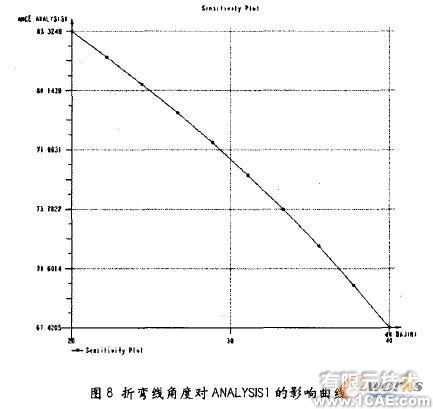

    圖8為折彎線角度對ANALYSIS 1的影響曲線,折彎線角度變化范圍20度-40度 ,ANALYSISI從82.32mm下降到67.42mm。

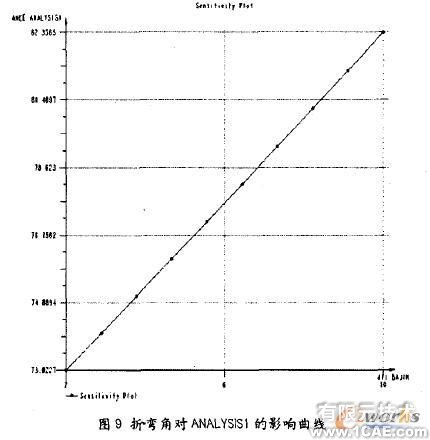

    圖9為折彎角對ANALYSIS 1的影響曲線,折彎角大小變化范圍2mm-1Omm, ANALYSIS 1從73mm上升到82.36mm。



    5可行性/優化分析

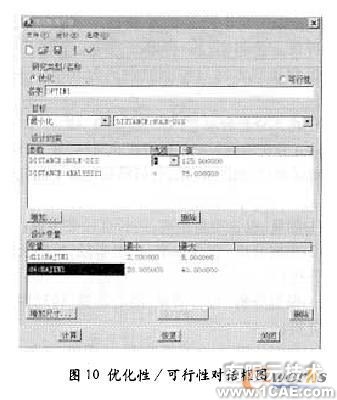

    對敏感度分析計算,其對話框內應設置的參數及其值如圖10所示。


    6.優化結果

    通過優化計算,折彎線角度值為33.748 0;折彎角大小為6.291 mm
