搜索proe輔助鈑金展開下料
2013-06-28 by:廣州CAD:proe設計培訓中心 來源:有限元分析培訓中心
作為一種常用的結構件,鈑金零件在通信、電子、汽車、農業機械等行業有著廣泛地應用。其常用加工形式有彎曲、成形、沖壓等,形狀和尺寸精度互換性較好,可以滿足一般的裝配及使用要求。經過塑性變形,金屬內部組織得以改善,機械強度有所提高,具有重量輕、剛度好、精度高和外形光滑美觀的特點,與焊接、膠接等工藝配合,可使零件結構更趨合理,加工更加方便,是制造復雜形狀結構件的主要方法。
國內多數企業雖然已經引入CAD技術,但對鈑金下料計算大多仍采用等分投影法,與傳統手工計算方法相比,過程雖有所簡化,其實質并沒有得到根本改變,只是將圖板換成了“電子圖板”。目前業界流行的SolidWorks、Solid Edge、proeNGINEER等三維CAD軟件均具有鈑金設計模塊,可以便捷地完成鈑金設計,獲取所需下料展開圖,提高設計質量和效率。本文將以proeNGINEER為平臺,通過兩個典型案例,對其設計過程加以簡介。
1、45°斜交三通管
如圖1所示,本工件由管1和管2成45°斜交焊合構成。
(1)斜交三通管 (2)管1 (3)管2
其中管1下料計算步驟如下。
(1) 新建鈑金零件,設定模板為“mmns_part_sheetmetal”。

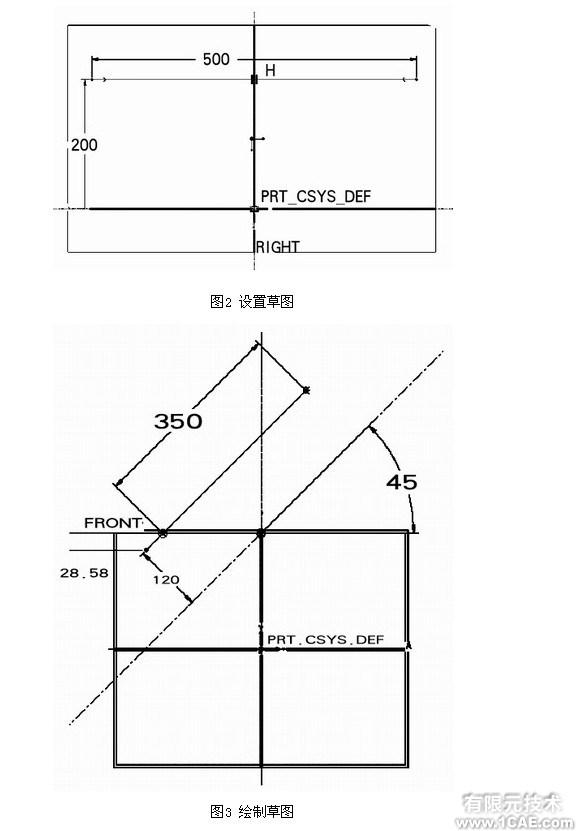

(2) 選擇下拉菜單“插入/薄板伸出項/旋轉”命令,在top基準面上繪制草圖,設定旋轉軸為Front,雙側對稱旋轉,預留加工余量為1°,確定旋轉角度為359°,設定相應材料厚度。如圖2所示。
(3)選擇“插入/切削/旋轉”命令,設定草圖基準面為Front,如圖3所示,繪制草圖,設定45°基準軸線為旋轉軸,雙側對稱360°旋轉除料。
(4)選擇“插入/折彎操作/展開”命令,選取鈑金展開固定面為359°處預留接縫,規則展開全部表面后,即可獲得管1的下料展開圖。如圖4所示。
(5)同上所述,管2下料展開圖如圖5所示。在本例中,用戶采用拉伸切削或鉆孔命令,均可達到相同的效果。
