Solidworks如何插入圖片？

2016-09-12  by:CAE仿真在線  來源:互聯網

方法:

1.新建零件。

2.點擊【草圖繪制】,選擇前視基準面,進入草繪環境。

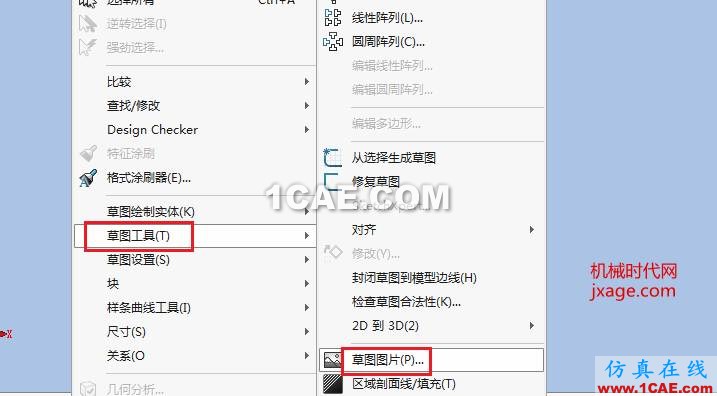

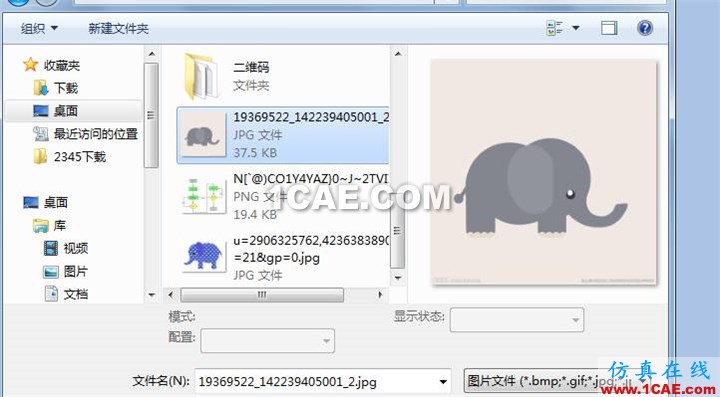

3.點擊【工具】–【草圖工具】–【草圖圖片】,選擇一張圖片并打開。

4.我們可以設置圖片的位置和大小甚至透明度。

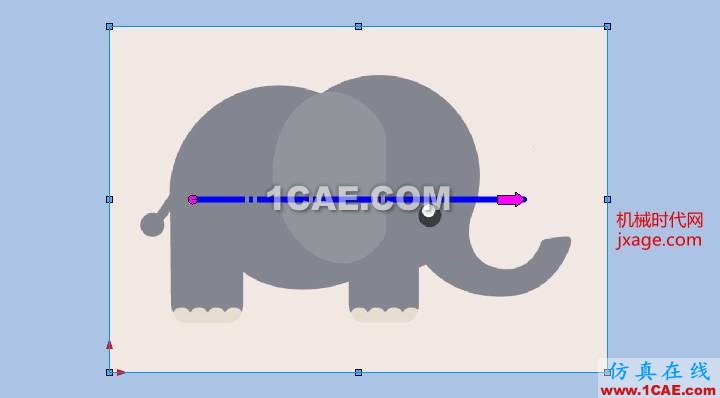

首先設置一下圖片的位置。我們可以在下圖紅色方框輸入圖片的位置,也可以直接拖動圖片到合適的位置上。

勾選鎖定高寬比例,可以在放大和縮小圖片時保持固定的比例。

下圖紅色方框中的圖標可以將圖片進行水平反轉和豎直反轉。

設置透明度。

5.現在開始草繪。點擊樣條曲線,繪制如下的草繪。

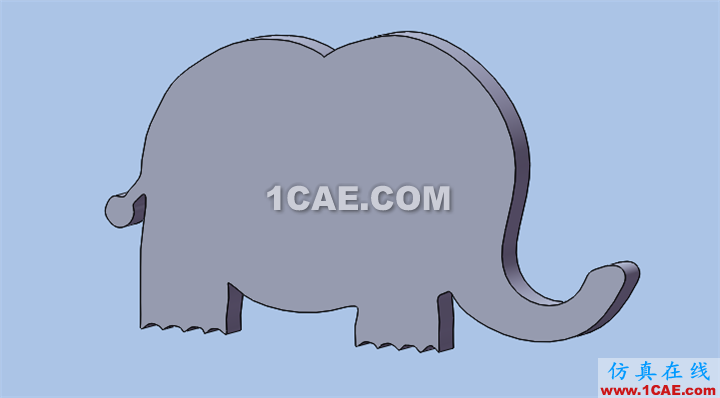

6.點擊【拉伸】,輸入拉伸厚度完成。

END
