cad圖紙導入solidworks鈑金放樣步驟

2016-11-12  by:CAE仿真在線  來源:互聯(lián)網

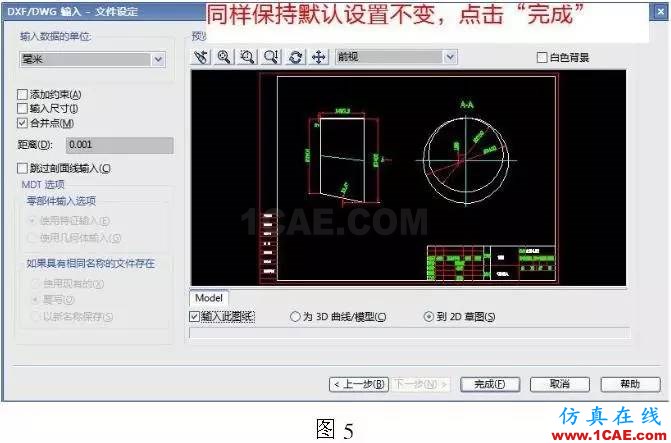

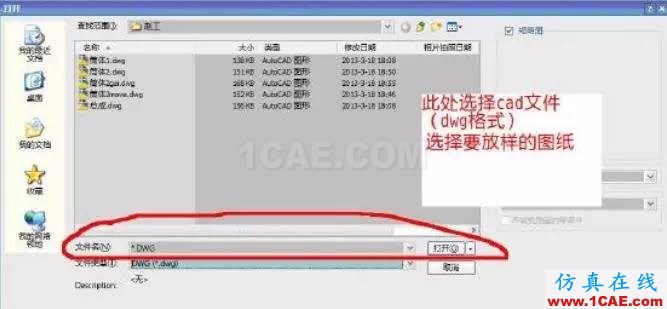

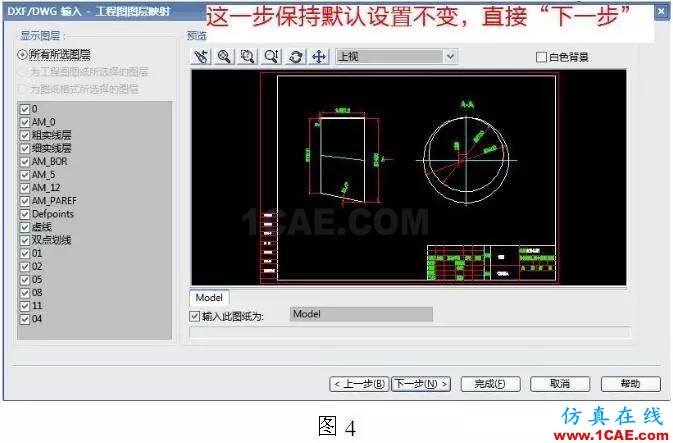

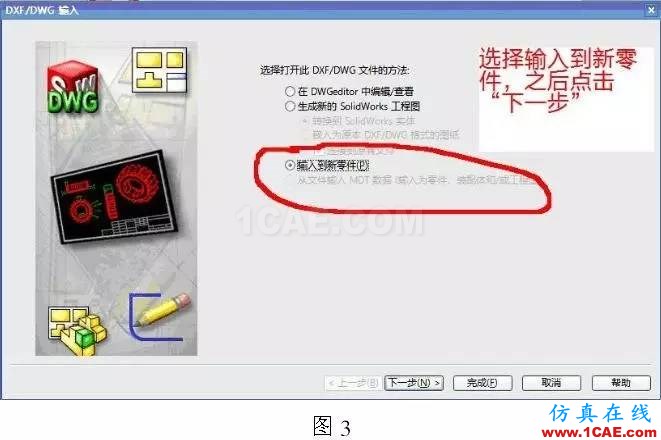

首先將cad圖紙(dwg文件)導入solidworks。

(這一步中要注意,在cad圖中屬于同一個“塊”的圖線如果在放樣時在不同的橫截面上,要先把圖爆炸開)

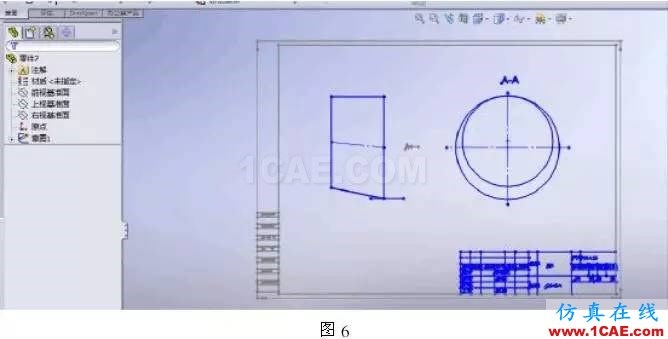

這時cad圖紙會作為草圖導入到solidworks的新零件中,如圖6所示。

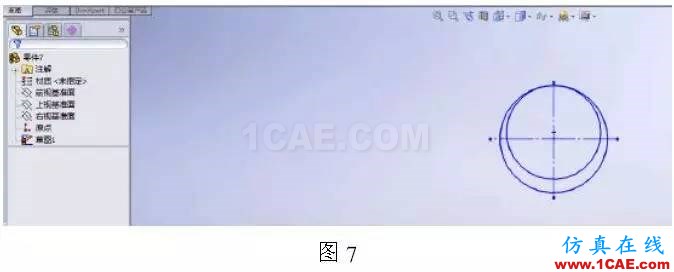

從圖6中可以看出來有很多沒有用的信息導入到solidworks中,在這里把沒有用的信息(如圖框,明細欄和標注等),只留下對建模有用的信息。刪除之后的草圖如圖7所示。

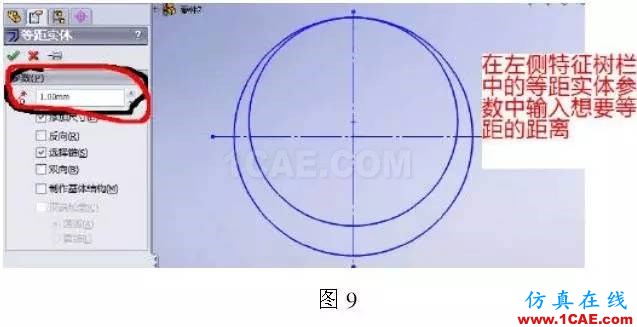

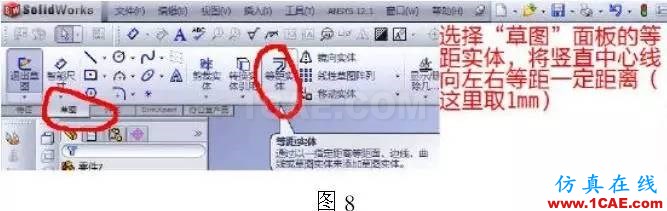

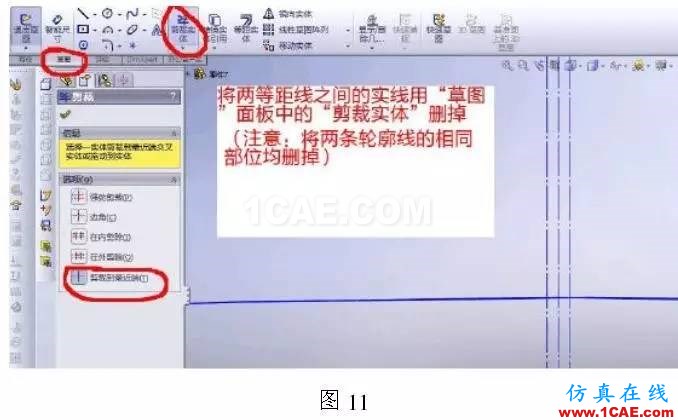

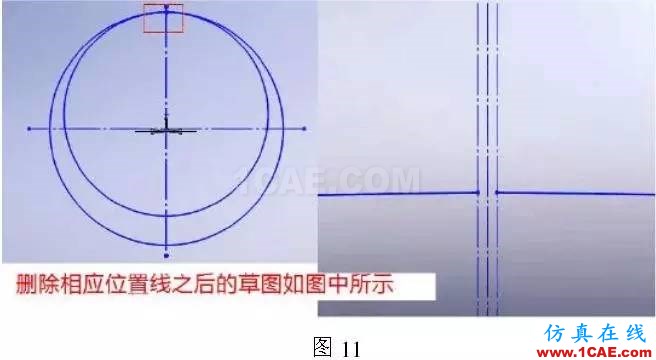

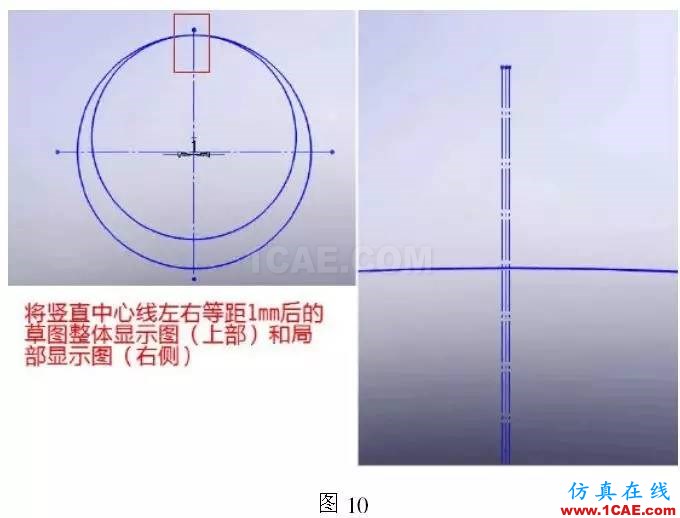

由于在放樣鈑金時草圖不能是封閉輪廓,首先將輪廓圖切除一個切口,如圖8到圖11所示。

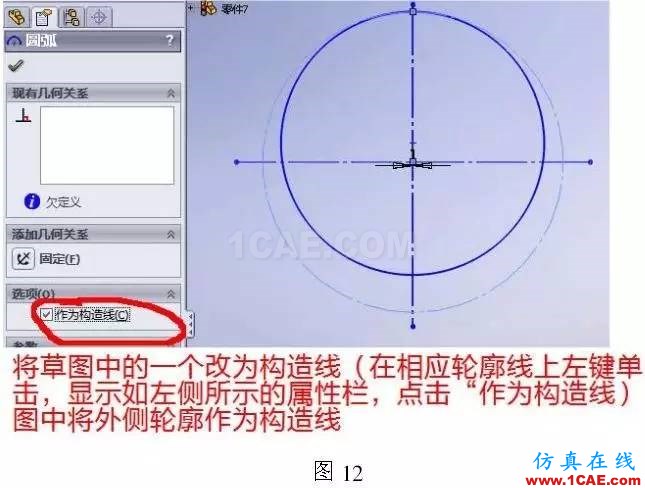

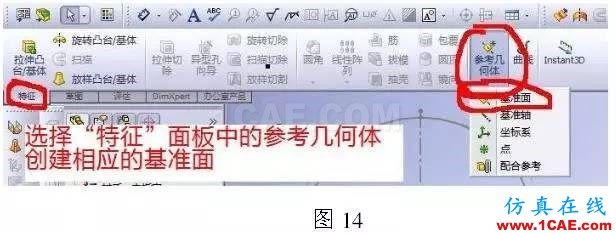

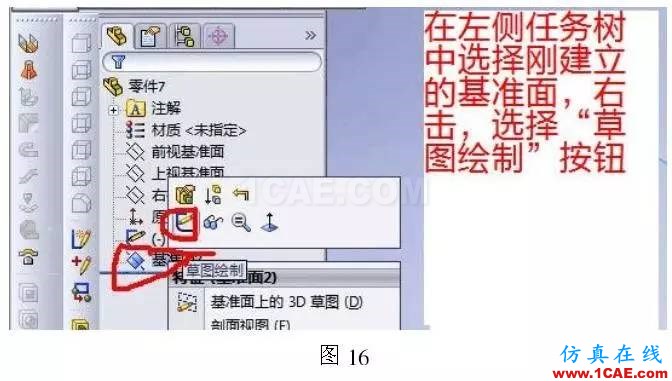

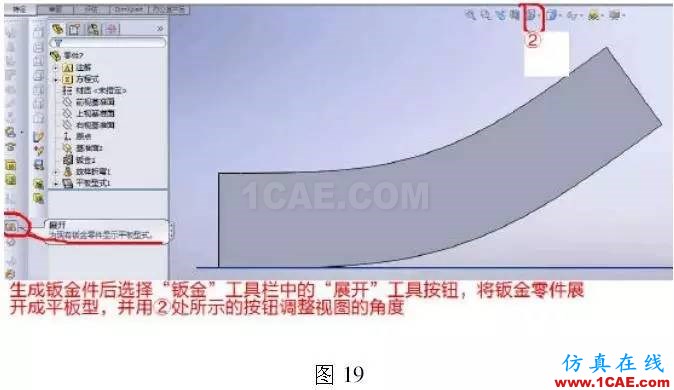

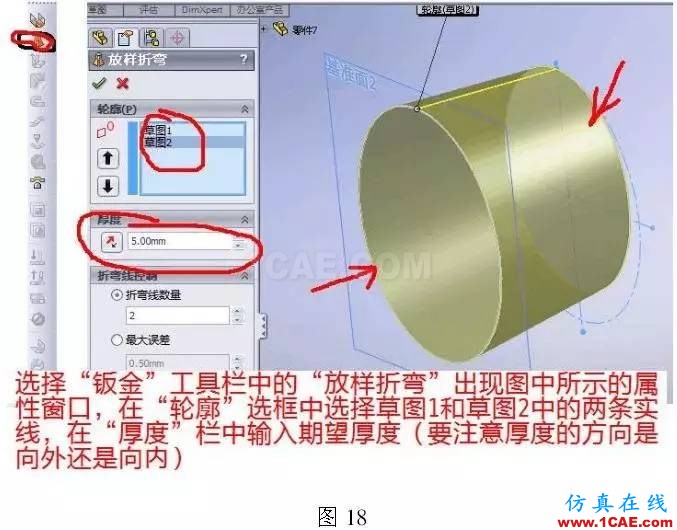

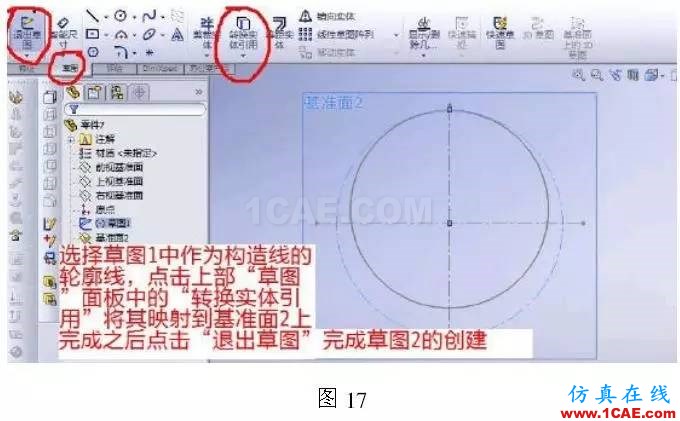

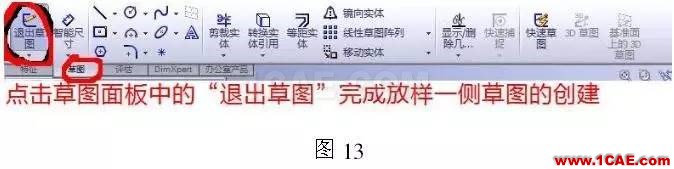

接下來就是在要放樣零件的另一端建立相應的放樣草圖,要建立草圖首先要建立基準面(草圖是在空間平面上創(chuàng)建的)
