搜索SOLIDWORKS 2017 初體驗 | 雙向圓周陣列及圓柱間距增強
2016-11-12 by:CAE仿真在線 來源:互聯網
SOLIDWORKS提供的陣列功能是非常實用的快速建模功能,可以幫助我們快速的形成重復特征。在以往的版本中,無論是線性陣列還是其他都提供了可以雙向進行的陣列選項。也就是可以幫助我們保證兩個方向的陣列屬性。

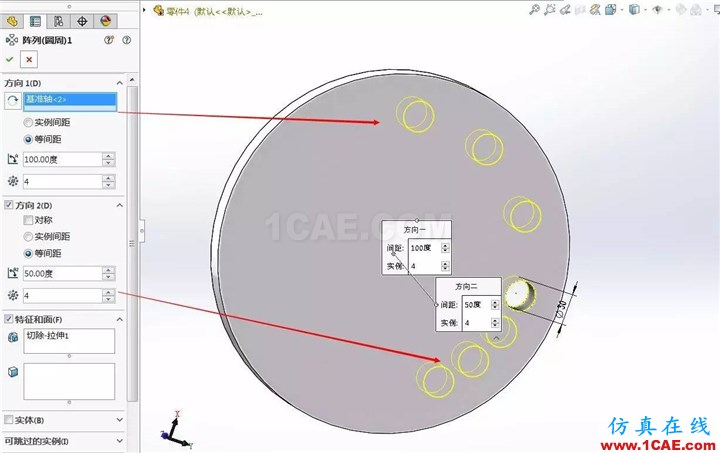

在SOLIDWORKS 2017中,在圓周陣列中增加雙向的選擇,可以根據要求對源實體進行不同“緊密度”的陣列。

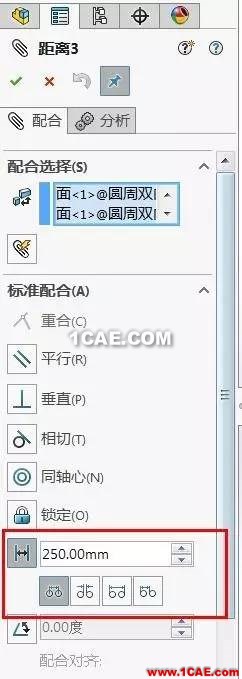

完成陣列后,建立模型。如果需要對有圓柱面特征的零件之間進行裝配,且進行尺寸約束。在SOLIDWORKS 2017中增加了圓柱面的距離屬性。
分別對應的是,中心距離、最小距離、最大距離以及自定義距離。

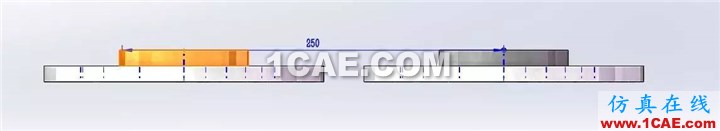

中心距離

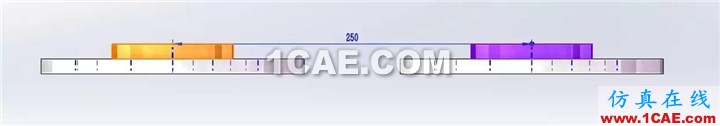

最小距離

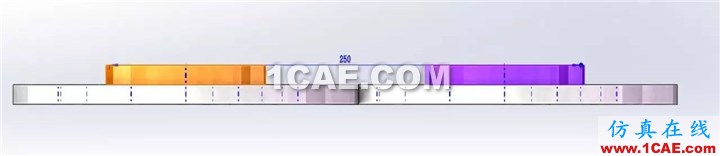

最大距離
自定義距離
以上是SOLIDWORKS 2017圓周陣列功能的簡單介紹,大家可以觀看視頻講解,進行練習:
