cadtools 用戶建立的圖紙格式可以包括如下內容:
通過建立“A3-橫向”圖幅的圖紙向讀者介紹建立圖紙格式、標題欄和工程圖模板的方法。通過這個實例,讀著將了解建立工程圖格式文件和模板的基本方法與步驟。
1. 新建工程圖 使用默認的工程圖模板建立一個無圖紙格式的“A3-橫向”的工程圖,如圖6-35所示。
圖6-35 無圖紙格式的 “A3-橫向”圖紙
2. 圖紙屬性 在圖紙中右擊鼠標并從快捷菜單中選擇【屬性】命令, 查看一下圖紙的屬性設置是否正確,如圖6-36所示。
圖6-36 圖紙屬性
3. 編輯圖紙格式 在圖紙中右擊鼠標,從快捷菜單中選擇【編輯圖紙格式】命令,切換到編輯圖紙格式狀態下。

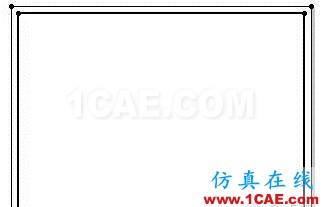

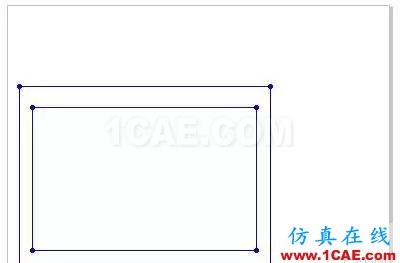

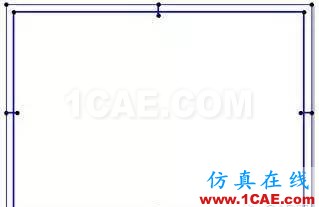

4. 圖紙邊框 如圖6-37所示,繪制兩個矩形分別代表圖紙的紙邊界線和圖框線,在下面的步驟中將通過幾何關系和尺寸確定兩個矩形的大小和位置。
圖6-37 繪制矩形

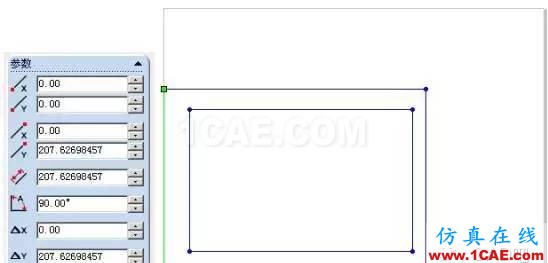

5. 左邊界 如圖6-38所示,選擇外側矩形的左側邊,在PropertyManager的【參數】選項組中確定該直線起點的坐標點位置(X=0,Y=0)。
圖6-38 左邊界起點位置
6. 幾何關系 對外側矩形的左邊和下邊建立“固定”幾何關系,在標注尺寸時可以以這兩個邊定位。

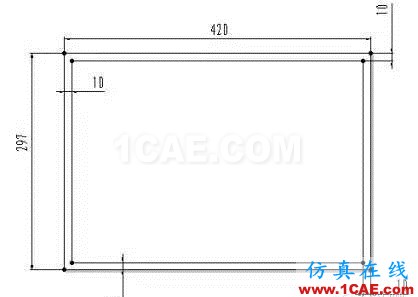

7. 標注尺寸 如圖6-39所示,標注兩個矩形的尺寸。
圖6-39 確定紙邊和圖框的大小

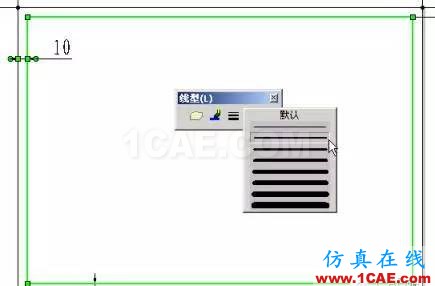

8. 設置線粗 選擇內側代表圖框的矩形,從“線型”工具欄中定義四條直線的線粗為“正常”或其他類型粗線,如圖6-40所示。
圖6-40 設置圖框的線粗
9. 隱藏尺寸 選擇下拉菜單的【視圖】|【顯示/隱藏注解】命令,隱藏標注的圖框尺寸,如圖6-41所示。
圖6-41 A3-橫向圖框
10. 對中符號 利用幾何關系、標注尺寸和隱藏尺寸,可以很容易地繪制對中符號,如圖6-42所示。
圖6-42 對中符號
11. 圖幅分區 如圖6-43所示,繪制直線,并在圖紙中添加注釋(A、B、C…和1、2、3…)建立圖框分區。
圖6-43 圖幅分區
|
|
在圖紙格式中建立的注釋最好不要使用文檔字體,這樣可以保證圖紙格式文件的統一。 |
|
|
|

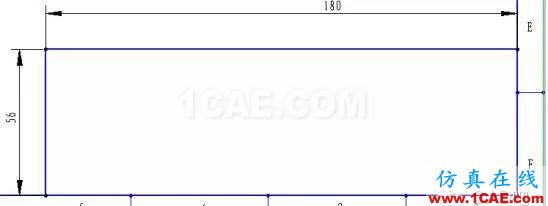

12. 標題欄外框 如圖6-44所示,繪制標題欄外框并標注尺寸。
圖6-44 繪制標題欄外框

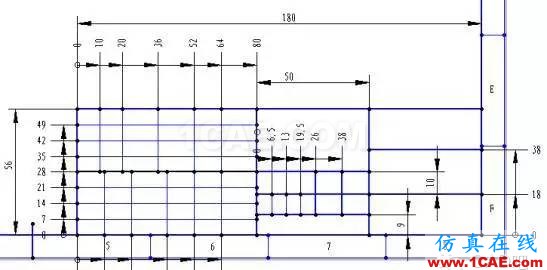

13. 標題欄 如圖6-45所示,按照要求繪制標題欄中相應的直線,并使用幾何關系、尺寸確定直線的位置,繪制完成后隱藏尺寸。
圖6-45 繪制標題欄

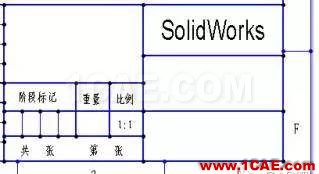

14. 一般注釋 如圖6-46所示,在標題欄相應的位置上添加注釋文字,這些文字一般是不變的。
圖6-46 一般性注釋
|
|
為了方便定位草圖和注釋,讀者可以在工程圖中顯示和設置網格線。 |
15. 圖紙比例值 在標題欄的“比例”下面一欄中,建立一個鏈接到屬性的注釋,該注釋的文字內容為“$PRP:"SW-圖紙比例(Sheet Scale)"”。如圖6-47所示,注釋顯示圖紙的比例。
圖6-47 圖紙比例注釋

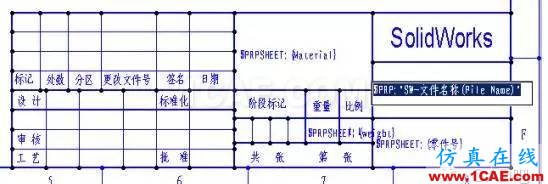

16. 其他鏈接屬性的注釋 如圖6-48所示,分別在標題欄中相應的位置上添加鏈接到屬性的注釋,它們分別為: 1 $PRPSHEET:"Material":零件文件中的“Material”(材料)自定義屬性 1 $PRPSHEET:"零件號":零件文件中的“零件號”自定義屬性 1 $PRPSHEET:"weight":零件文件中的“weight”(重量)自定義屬性 1 $PRP:"SW-文件名稱(File Name)":工程圖文件的名稱 輸入自定義屬性的注釋文字時,三個自定義屬性的名稱必須和模型中所添加的自定義屬性名稱完全一致,才能保證能夠正確鏈接。工程圖文件的名稱注釋可以通過【鏈接到注釋】中的下拉列表框選擇。
圖6-48 鏈接屬性的注釋
|
|
1 SolidWorks系統定義屬性中包括兩個“SW-文件名稱(File Name)”,注釋的文字內容不同:“$PRP:"SW-文件名稱(File Name)"”和“$PRPSHEET:"SW-文件名稱(File Name)"”,它們分別為工程圖文件的名稱和參考模型的名稱。 1 如果使用同名的零件文件名稱保存工程圖(文件名稱.sldprt和文件名稱.slddrw),在此位置上顯示相同的內容。 1 為了清楚和便于管理,用戶也可以在相應位置上分別添加工程圖名稱和模型名稱兩個注釋。 |

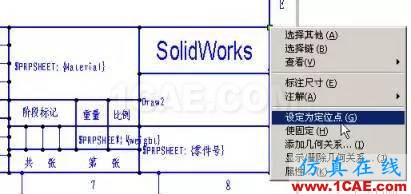

17. 材料明細表定位點 右擊標題欄上邊框的右端點,從快捷菜單中選擇【設定為定位點】命令,將該點設定為材料明細表的定位點。如圖6-49所示。
圖6-49 材料明細表定位點

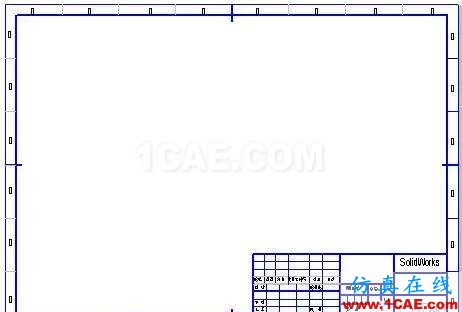

18. 編輯圖紙 在圖紙的空白區域右擊鼠標,從快捷菜單中選擇【編輯圖紙】命令,并放大全圖,如圖6-50所示。
圖6-50 包含標題欄的A3-橫向圖紙

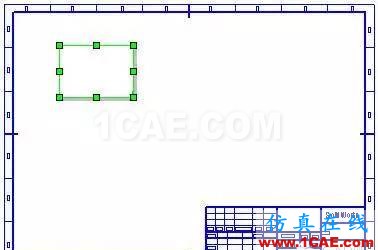

19. 預定義視圖 單擊【預定義的視圖】按鈕
圖6-51 建立預定義視圖
20. 預定義視圖設置 在PropertyManager的【視圖定向】列表中選擇“前視”視圖,單擊【確定】按鈕。如圖6-52所示。
圖6-52 設置預定義視圖的方向

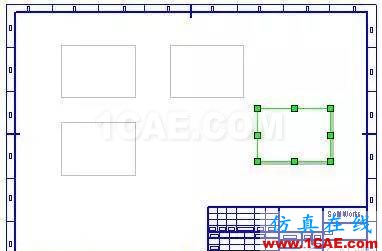

21. 投影視圖 如圖6-53所示,利用預定義視圖建立兩個投影視圖,分別應用于“左視圖”和“俯視圖”。
圖6-53 投影視圖
|
|
由于預定義視圖中不顯示任何內容,可以在系統選項的【工程圖】分支中選中【顯示工程視圖邊框】復選框
|

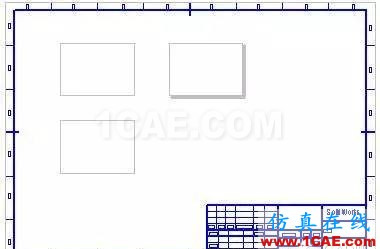

22. 軸測視圖 再建立一個預定義視圖,設置預定義視圖的方向為“等軸測”,如圖6-54所示。
圖6-54 等軸測的預定義視圖
