Solidworks電影抓片機構仿真

2016-11-06  by:CAE仿真在線  來源:互聯網

一、裝配

1.新建裝配體文件。

2.插入機架,使其原點與視圖區的原點重合。

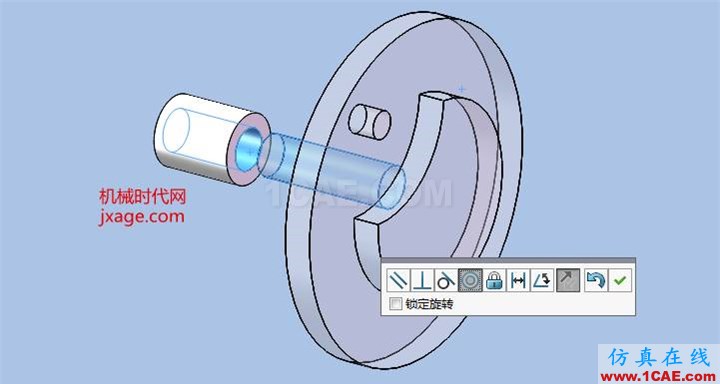

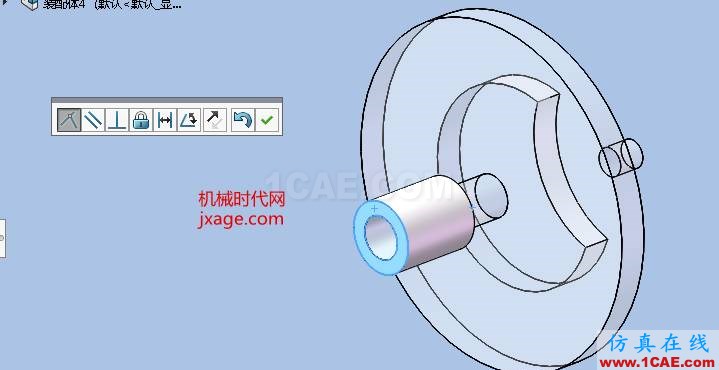

3.插入銷輪,添加其與機架的同軸心配合和端面配合。

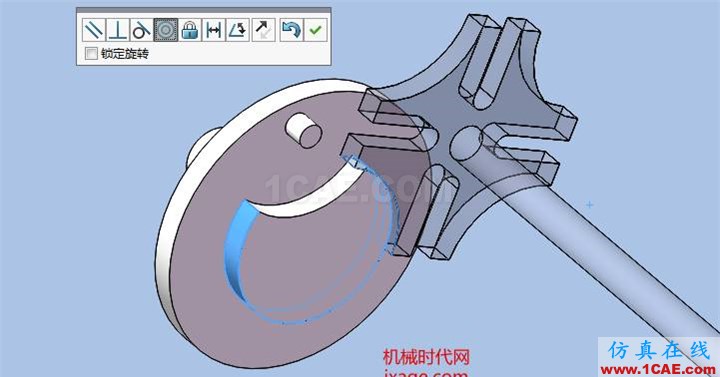

4.插入槽輪,添加下圖的圓弧的同軸心配合。

添加端面重合配合。

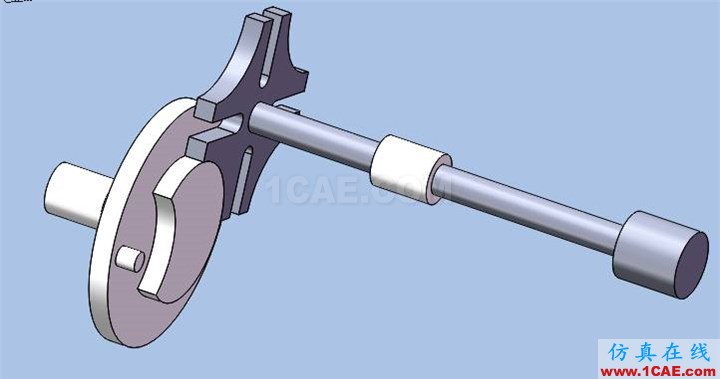

5.按住Ctrl選擇機架,將其拖到視圖區即可復制一個機架。添加其與槽輪軸的同軸心配合,鼠標右擊選擇固定即可將機架作為固定零件。

6.壓縮銷輪和槽輪的同軸心配合。

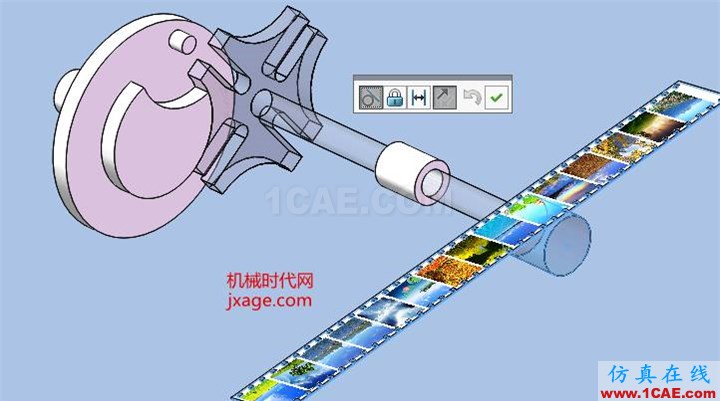

7.插入零件膠片,添加膠片與槽輪的端部圓周面的相切配合。

是膠片與槽輪的端面重合。

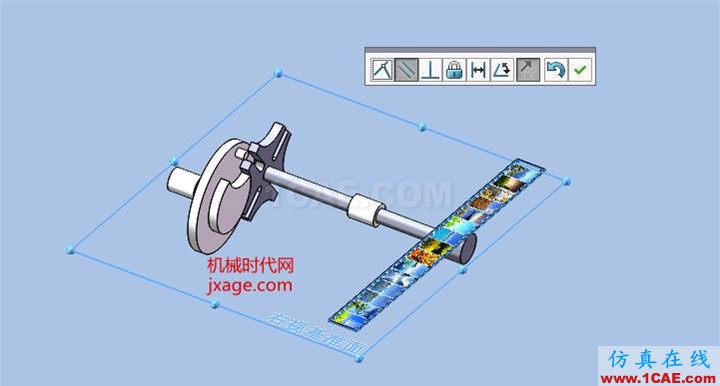

添加膠片和裝配圖右視基準面的平行配合。

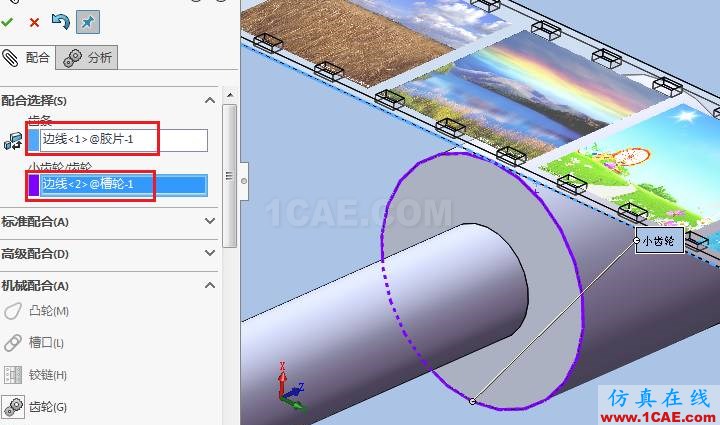

8.添加齒條小齒輪配合,按照下圖進行設置。

二、仿真

在裝配體界面,將Solidworks Motion插件載入,單擊布局選項卡中的運動算例,在算例類型下拉列表中選擇【Motion 分析】。

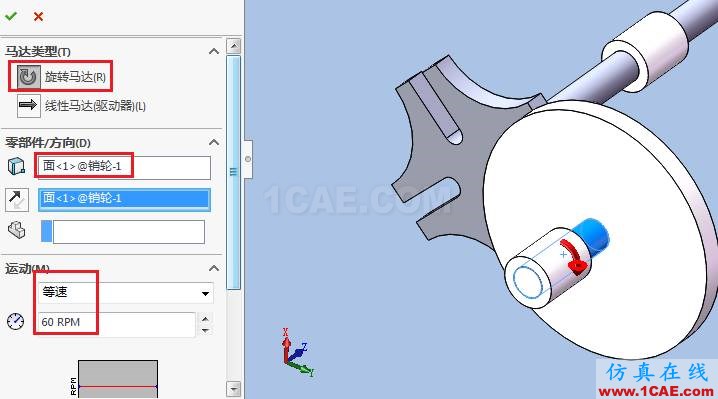

1.添加電機,如下圖所示。

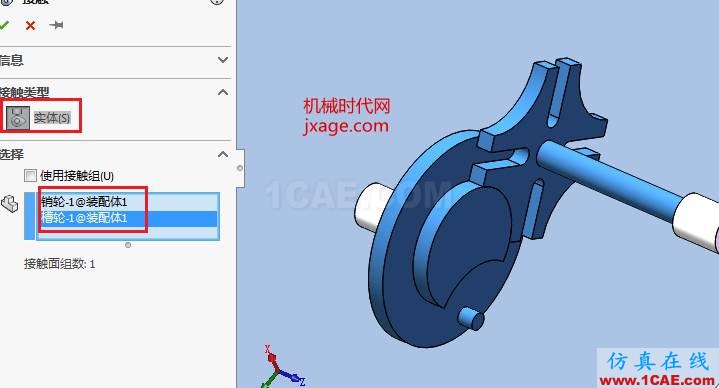

2.添加實體接觸。

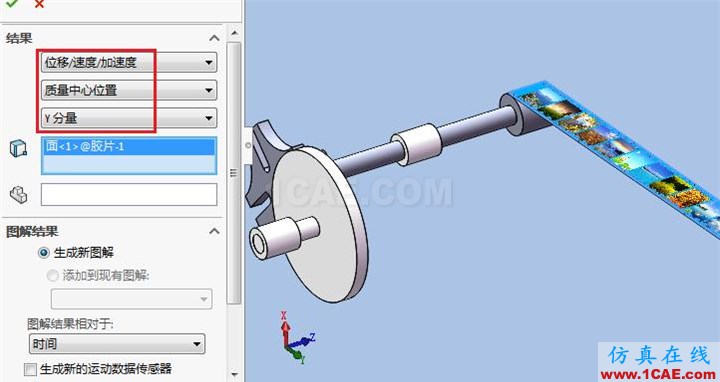

3.單擊MotionManager工具欄上的“結果與圖解”按鈕,按照下圖進行設置。

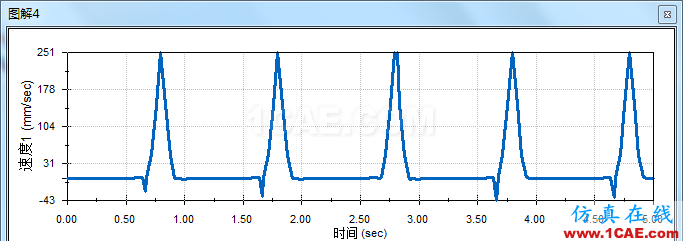

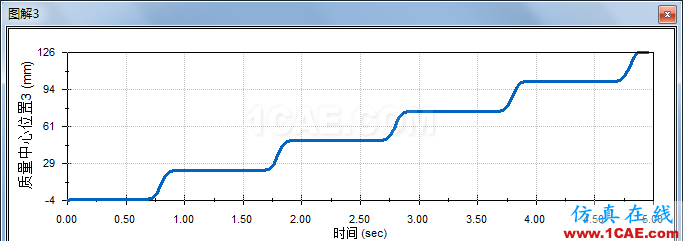

點擊工具欄上的計算按鈕,即可創建出如下圖的圖解。

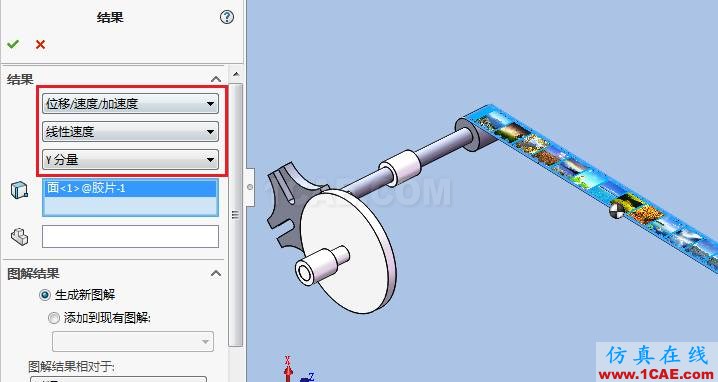

4.同理按照下圖進行設置。
