本人使用solidworks多年,期間也偶爾用過ProE、UG、3DMAX以及Inventor等其他3D軟件。現在看到壇子里不少朋友也在學習solidworks,就把自己的一些心得與大家分享,希望初學者少走彎路,也敬請SW高手點評指正!

學習solidworks的過程,與開車類似:開過奇瑞的人再開本田不會再去學車,因?yàn)轳{駛要素?zé)o外剎車、離合、方向盤、油門等等,多一個少一個GPS導航并不影響對車輛的一般駕駛。回到solidworks學習上,對會用手畫圖、了解零件加工的基本常識的人,了解了solidworks的基本特點,一周掌握應該不是難事。solidworks可以看做是對實際加工零件的電腦模擬。不用電腦,制作零件的過程一般是:選擇圖紙、勾畫零件輪廓、完成圖紙、根據零件結構選擇適當?shù)募庸な侄闻c設備(通常可能不止一種加工手段),完成加工。而solidworks與其他大多數3D軟件的作圖過程:

1.選基準面(相當于手繪的圖紙)---2.建草圖(同手繪)---3.根據零件結構選擇適當?shù)某尚翁卣?相當于機加)---重復前三步---4.建工程圖,所以,要掌握solidworks使用,首先要了解該軟件的作圖步驟與基本功能結構:

第一步,選擇作圖基準面---通常有正面(FRONT)、側面(RIGHT)和頂面(TOP), 各種3D軟件的叫法不同(實質大同小異,都是指主視、側視或俯視)。有時由于零件結構或加工手段問題,還需要建立輔助基準面。選擇起始的基準面很重要,涉及到零件的加工工藝、工程圖出圖的表達效果以及3D建模的效率問題,這個后面還要再講。

第二步,建草圖,有直線、圓/圓弧、曲線、多邊形等基本繪圖命令,輔助命令有倒角/圓角(Chamfer/Fillet)、陣列/鏡面(Pattern/Mirror)、字符(Text)等命令。依據零件結構做出成形所需的輪廓線條。注意有個約束問題,即盡量將繪出的圖元處于完全約束或稱完全定義狀態。

第三步,利用造型特征功能如拉伸(Extruded)、掃描(Swept)、放樣(Lofted)、旋轉(Revolved),即可建立初步的實體輪廓,其間可能還會用到一些必要的輔助功能如倒角/圓角(Chamfer/Fillet)、陣列/鏡面(Pattern/Mirror)、抽殼/拔模角(Shell/Draft)等命令。

1、2、3步驟在建模過程中會反復使用,因?yàn)槌尚嗡璧奶卣鞴δ苁且圆輬D勾畫的線條輪廓為基礎的。

第四步,建立工程圖,完成3D建模后,為了形成可用于實際加工的技術文件,還需要將3D的模型投影到圖紙上并標注尺寸公差以及其他技術要求。

簡單吧,通常我們用到的solidworks操作就是上面4步,對大多數人來說,根本沒有必要去看厚厚的教程,當我們了解了軟件的構造特點,使用solidworks就真如開輛新車那么簡單了。

當然,要成為SW高手,以上這些是遠遠不夠的。solidworks入門很容易,但還有很多高深的東西初學者只能以后慢慢掌握,如鈑金、曲面、有限元分析、動畫等等,羅馬不是一天建成的,凡事都不能好高騖遠。

對初學者來說,最重要的是掌握良好的繪圖習慣。solidworks使用技巧中最重要的是全局觀念。當我們決定做某零件的3D模型,不要急于立刻繪制草圖,而應養成先對零件結構進行全面分析的好習慣,研究零件的形體特征與可能用到的加工手段。

例如,通常一個零件的局部形狀有可能用幾種特征命令都可以做出,這時就要考慮該結構的成形特征命令是否與之前成形產生干涉、以及考慮與后續操作是否有重復的效率問題,同時,還應考慮到將來修改參數時是否方便。再如,選擇合理的初始基準面很重要,選擇初始基準面,也就是零件的擺放方向與位置選擇,這個如果沒有選好,將來可能要建立很多不必要的輔助基準面,而且也會使工程圖能否清晰表達零件形狀出現問題。好的solidworks零件圖如同優秀簡潔的C語言程序一般,可以用最簡潔的特征命令作出復雜的零件3D模型。

至于裝配圖工程圖也有很多技巧,這些后面帖子再慢慢聊吧。

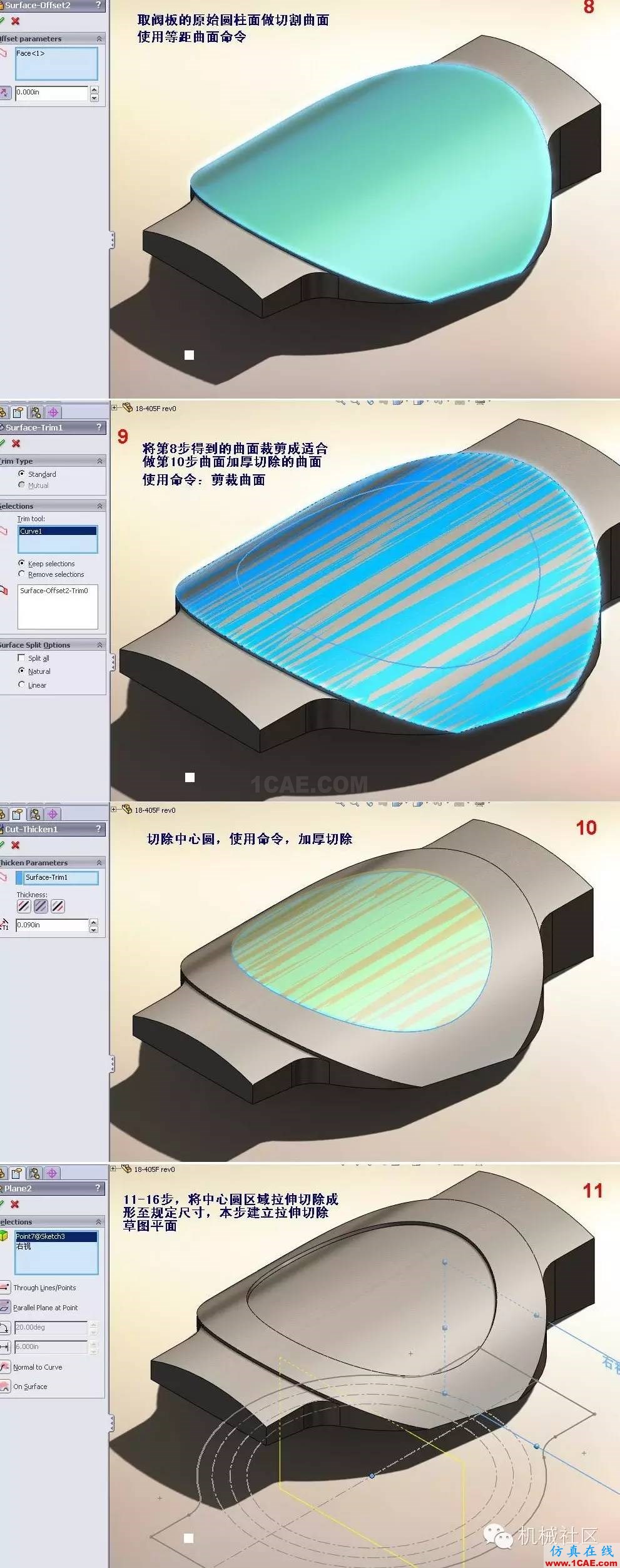

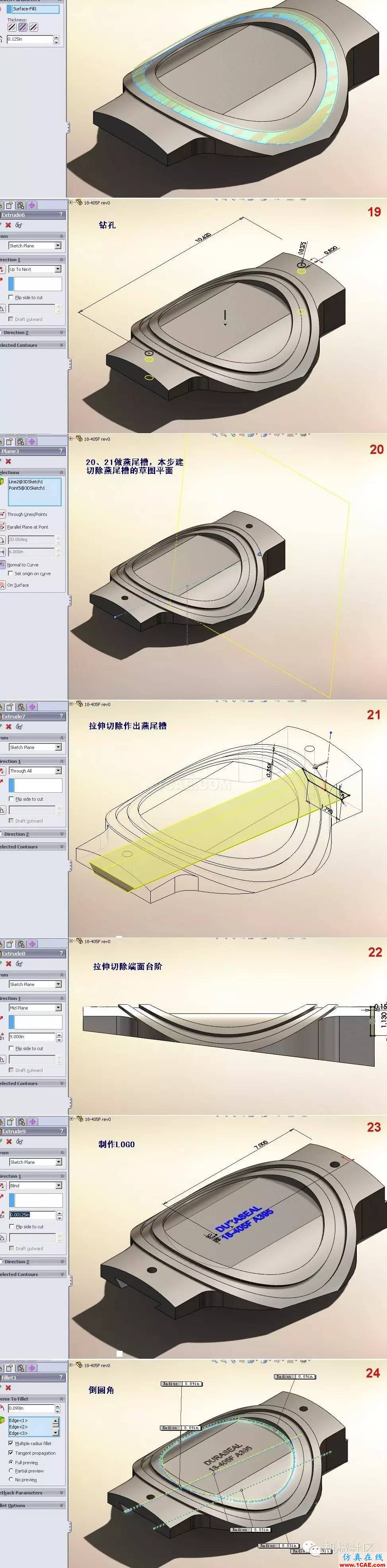

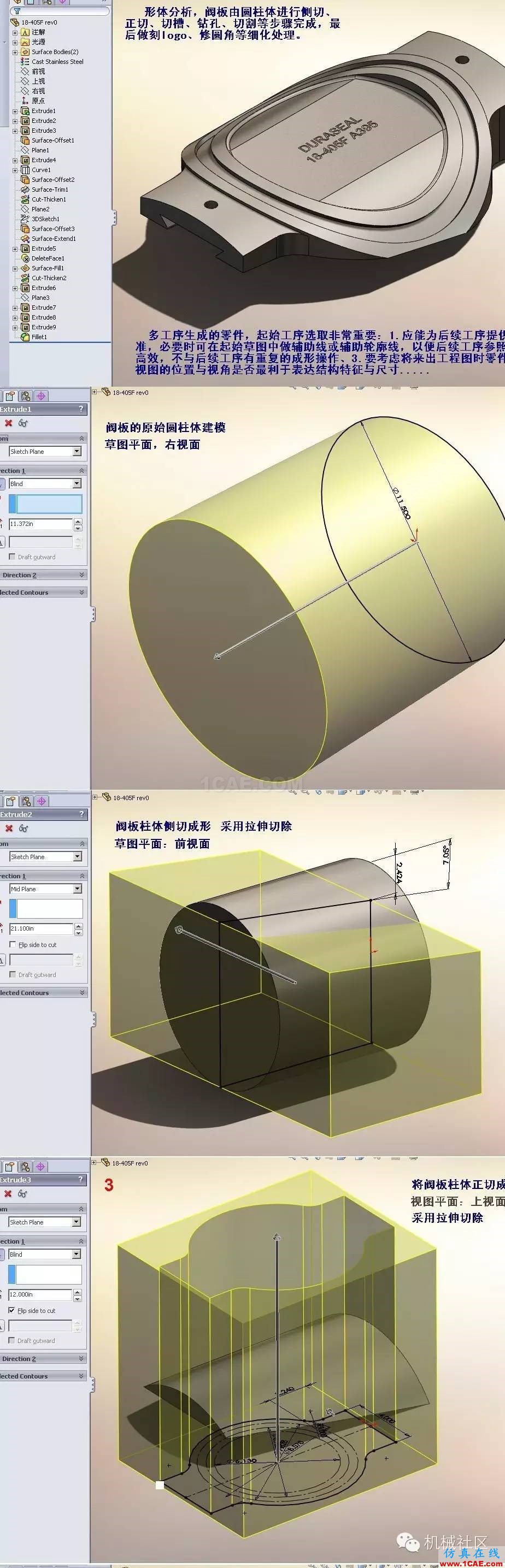

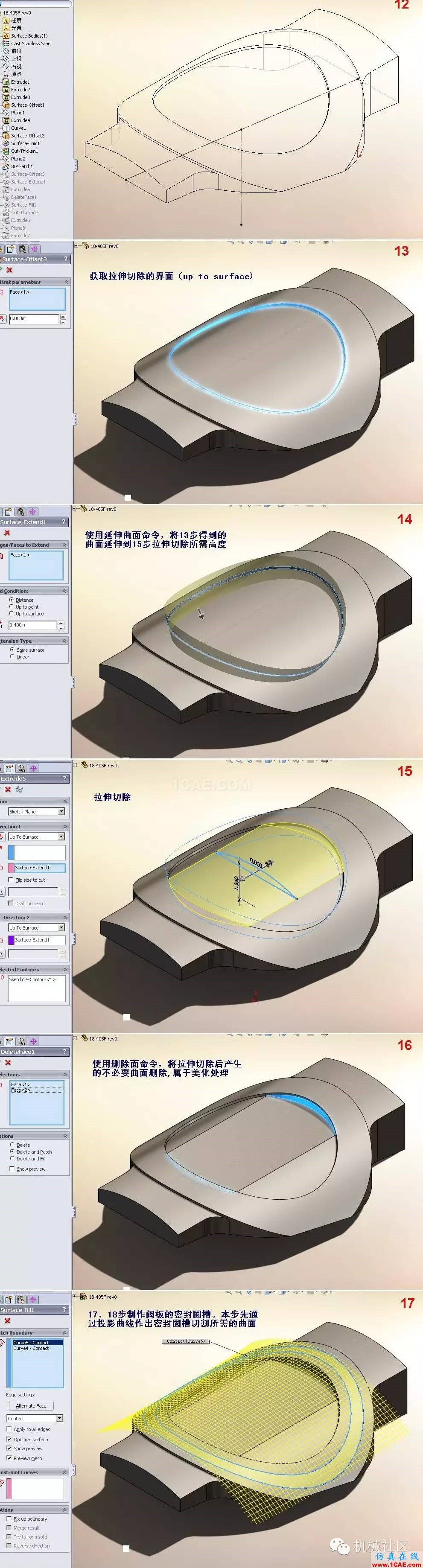

附圖是某閥板零件的制作過程,有興趣的朋友可以試做一下。
