幾乎所有的三維設計軟件在零件設計階段通常都是差別不大的,因為零件設計階段所需要考慮的產品特性比較少,整體容量也不大,功能方面都是以實現狀態為主。但是,一旦進入產品的裝配階段,就意味著三維設計從某種意義進入了虛擬制造的階段。

那么問題來了,如何快速實現產品的裝配體設計,如何簡單的完成零件裝配,才是三維軟件考驗的真正功底。那么我們今天就來看看SOLIDWORKS 2016中的一些實用技巧,希望對大家有所幫助。

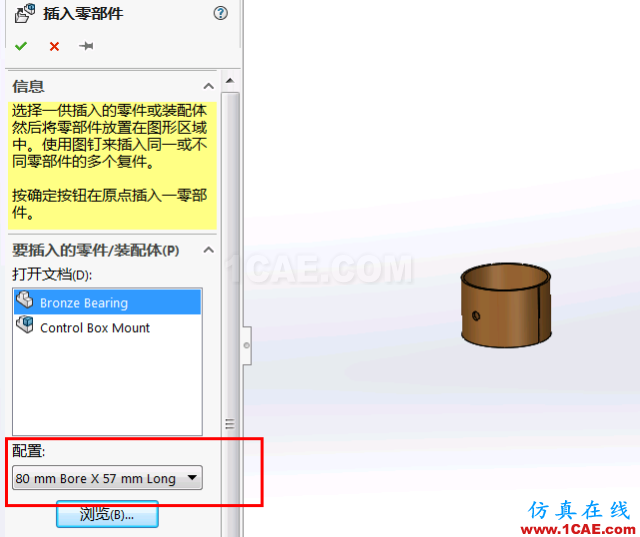

首先是選擇的裝配體中插入零部件,可以靈活的選擇零部件配置;

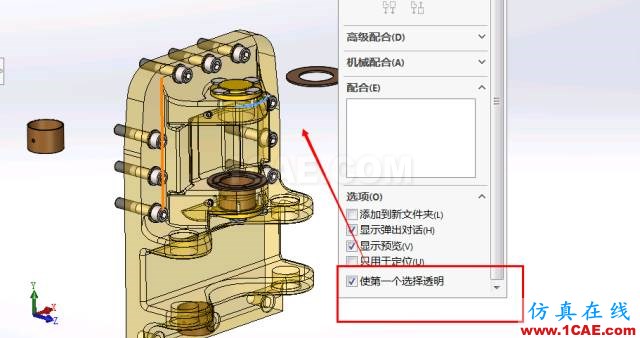

在進行裝配的過程中,可以通過【使第一個選擇透明】實現對裝配視角的簡化,也就是完成第一個選擇部件的透明,方便添加約束關系。

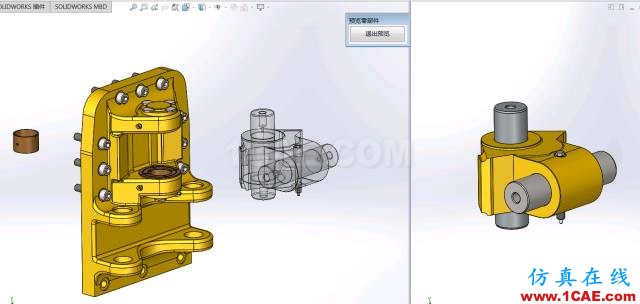

同時,面對那些已經成型的裝配體,添加子裝配體會是一個比較難受的經歷。我們可以通過零部件預覽窗口來實現快速裝配。

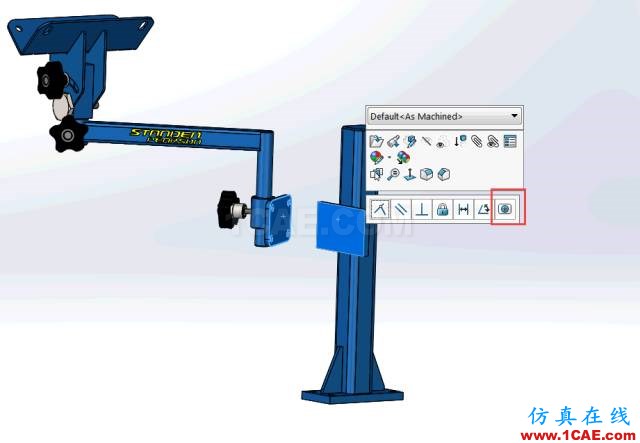

對于那些輪廓相似的零件之間,我們也可以通過【輪廓中心】的功能來簡化約束步驟。

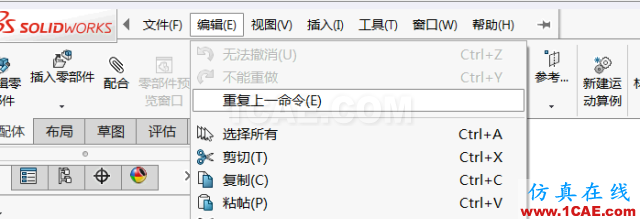

我們也可以批量的選中子裝配體,然后快速的復制它。

---
