2.只需一步操作,即可讓虛擬零部件的一個特征或零件獨立于其他特征或零件之外。

3.用于存儲裝配體的文件夾中,不會存放其他不相干的未用零件。

4.在默認情況下,在關聯裝配體中生成零部件時,軟件可將零部件作為虛擬零部件保存在裝配體文件中。

如何創建虛擬裝配體呢?主要有有以下幾種方法:

1.在插入零部件時通過勾選【使成為虛擬】

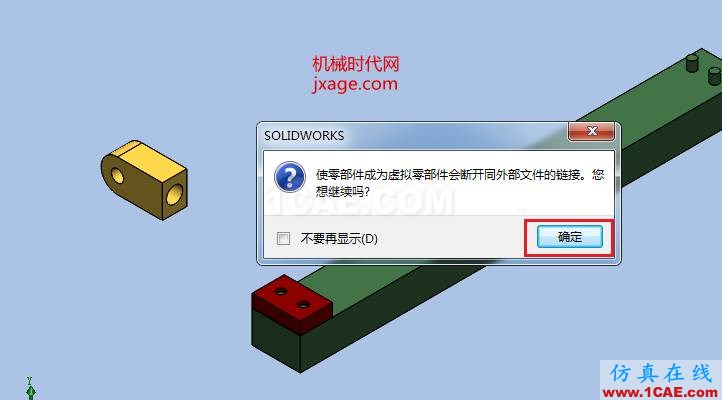

彈出如下的提示信息,點擊確定。

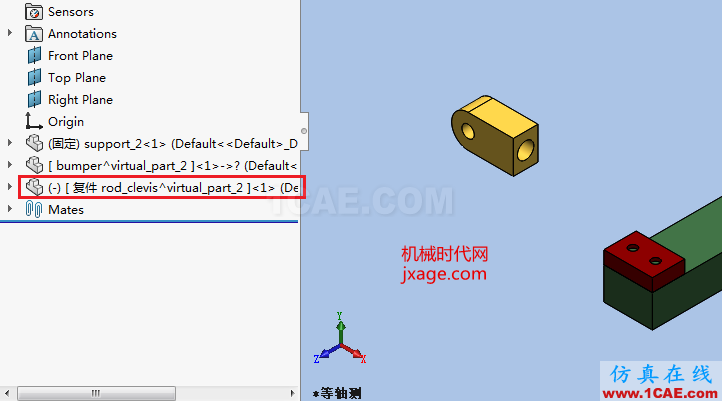

完成后會在特征樹形成此虛擬零部件的特征。

2.將已經裝配的零部件設置為虛擬零部件

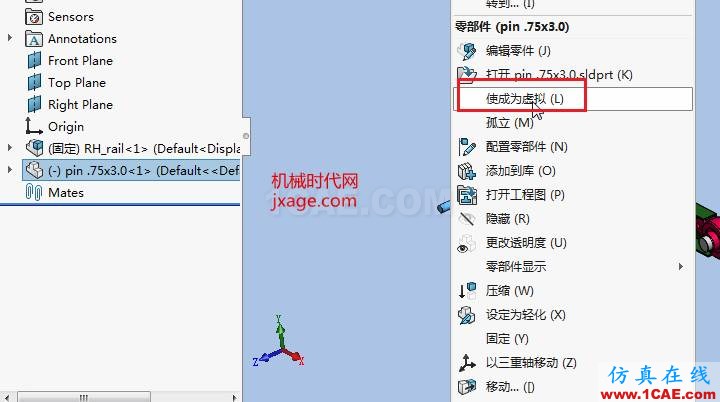

選擇零部件通過鼠標右擊選擇【使成為虛擬】,即可將零部件設置為虛擬零部件。

3.將一個虛擬零部件從一個裝配體復制到另一個裝配體

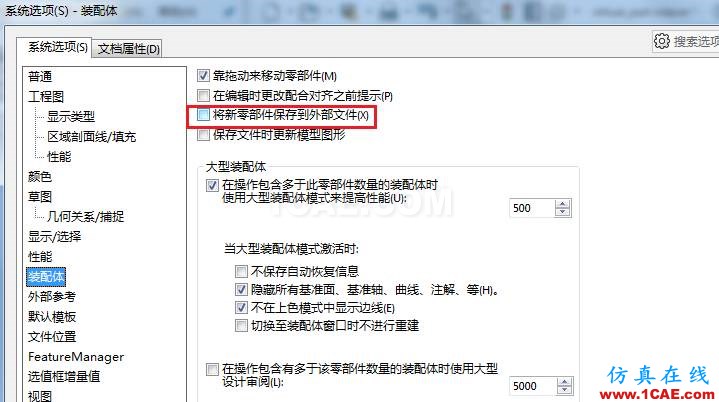

從2010版開始,在默認情況下,sw不會將位于裝配體文件中創建的零件特征存儲到外部去。我們可以設置下面的復選框,就可以回到舊版的默認情況。

說了那么多,虛擬零部件如何使用呢?主要適合一下兩種場合:

1.有一些零件還在設計測試階段,尚未確定時,先將其定義為虛擬零部件,待確定后,再將其轉存為正式零件。

2.如果將裝配體文件中的所有的零件都變?yōu)樘摂M零部件,那么只要復制該裝配體文件中的一個,就可以打開裝配體文件,而不需要再將裝配體文件包含的零件文件都復制齊了才能打開。換句話說,方便了文件的攜帶。
