這篇教程主要介紹如何在solidworks拉伸出文字。

方法:

1.新建一個零件文件。

2.創建一個2D草圖。選擇FRONT平面,點擊草圖繪制按鈕,進入草繪環境。

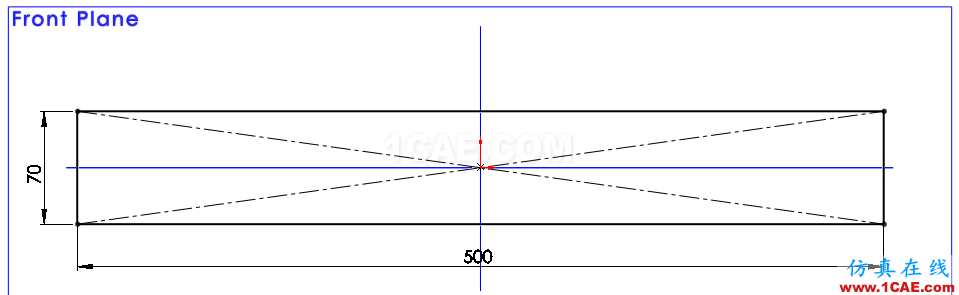

繪制如下的草繪。

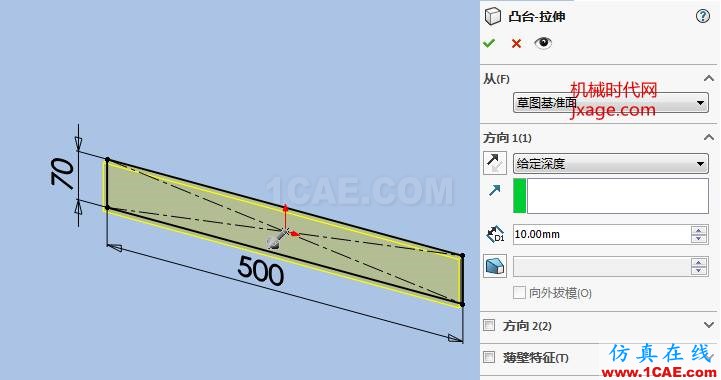

3.點擊【拉伸凸臺/基體】,拉伸厚度為10.

點擊勾號完成。

4.再次創建一個草圖。選擇下圖綠色平面作為草繪平面,點擊草圖繪制。

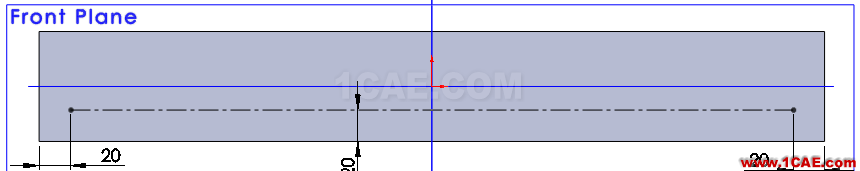

繪制如下的草繪。

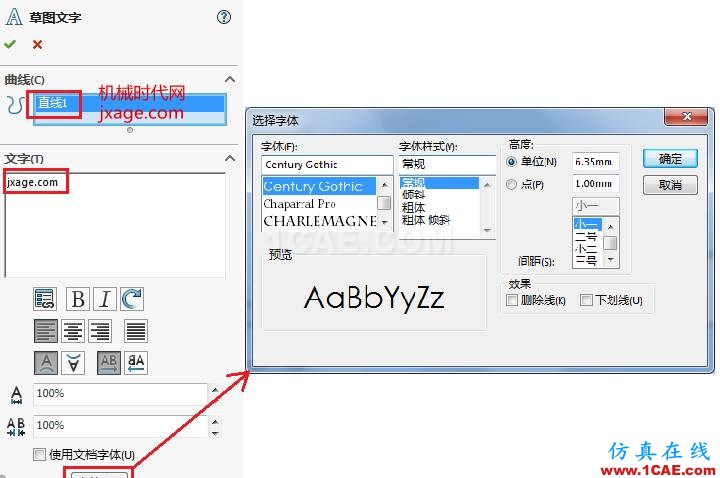

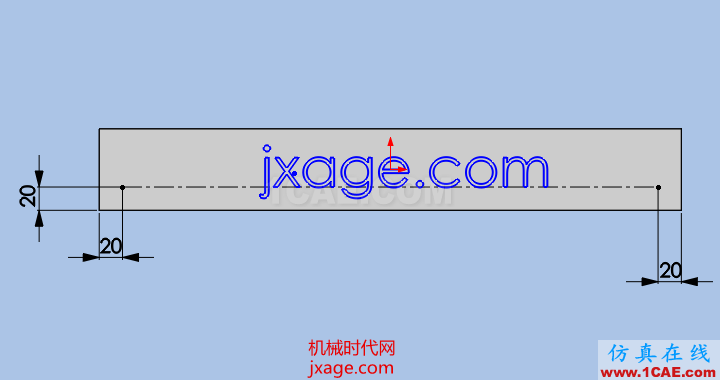

現在開始創建文字。點擊【文字】按鈕。選擇水平中心線作為文字曲線。點擊【字體】,在出現的選擇字體窗口中選擇自己喜歡的字體。

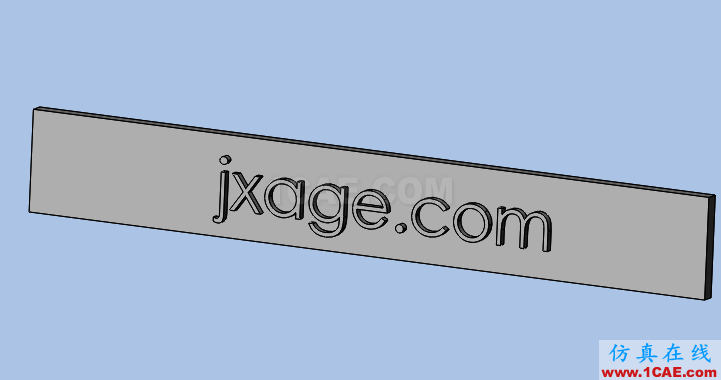

在特征樹選擇草圖2,在點擊【拉伸凸臺/基體】,拉伸深度為5.

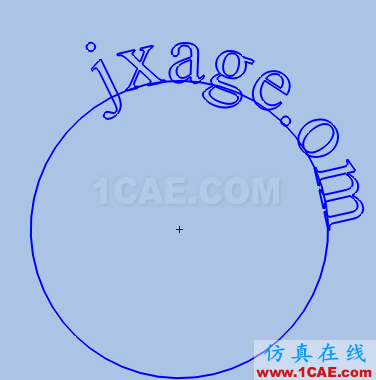

如果我們使用圓或者樣條曲線作為文字曲線,我們可以創建如下的效果。

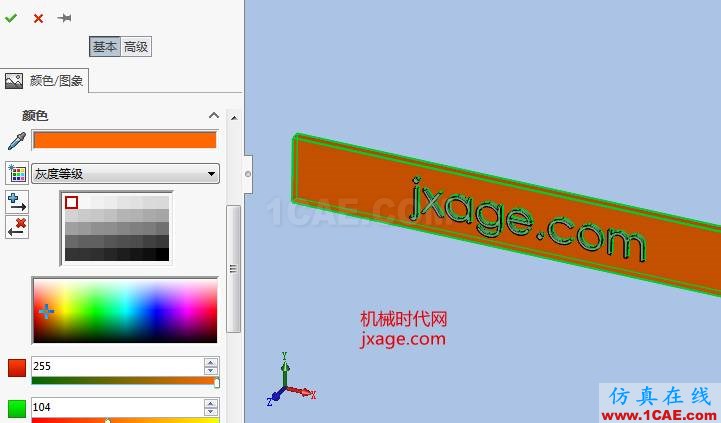

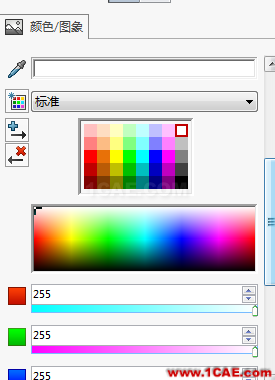

5.改變文字背景顏色。選擇拉伸1特征,點擊【外觀】按鈕,選擇凸臺–拉伸1,彈出下面的窗口。選擇自己喜歡的顏色。

6.改變文字的顏色。選擇拉伸2特征,點擊【外觀】按鈕,選擇凸臺–拉伸2,彈出下面的窗口。選擇自己喜歡的顏色。
