SolidWorks如何通過掃描創建太極圖？

2016-12-18  by:CAE仿真在線  來源:互聯網

方法:

1.新建一個零件。首先繪制掃描所需的輪廓和路徑草圖。

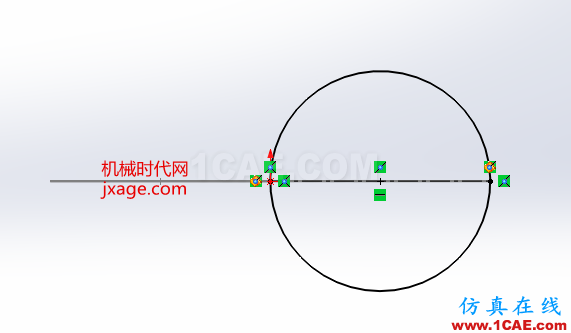

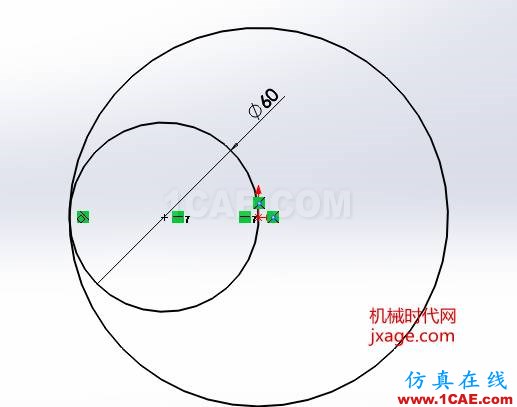

1)在前視基準面繪制如下草圖。

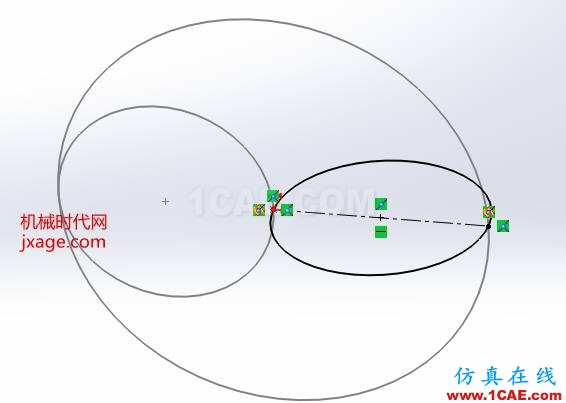

2)在上視基準面創建如下草繪。

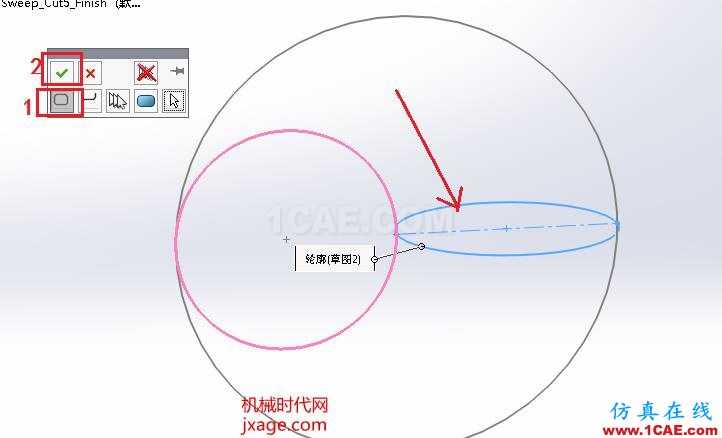

2.點擊【掃描】,出現如下的控制面板。選擇下圖箭頭所指的圓為輪廓。

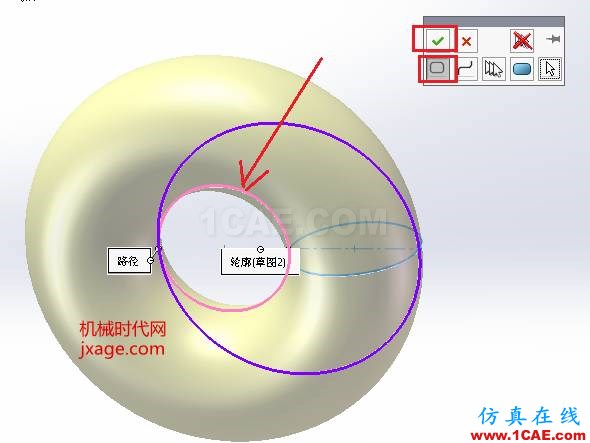

選擇下面箭頭所指的圓為路徑。選擇閉環,點擊勾號。

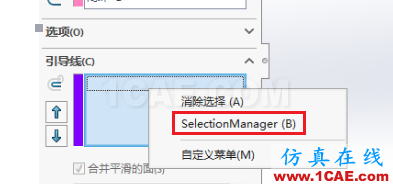

點擊【引導線】選項,鼠標右擊選擇【SelectionManager(B)】.

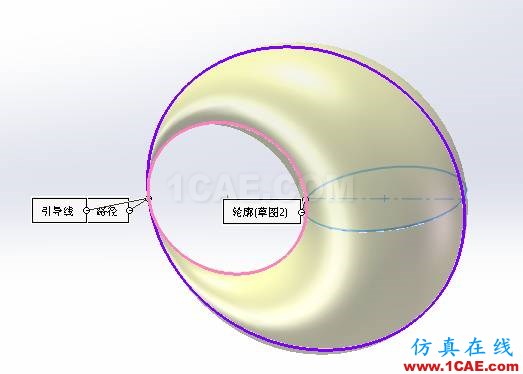

選擇下面的藍色圓為引導線。

點擊勾號完成。

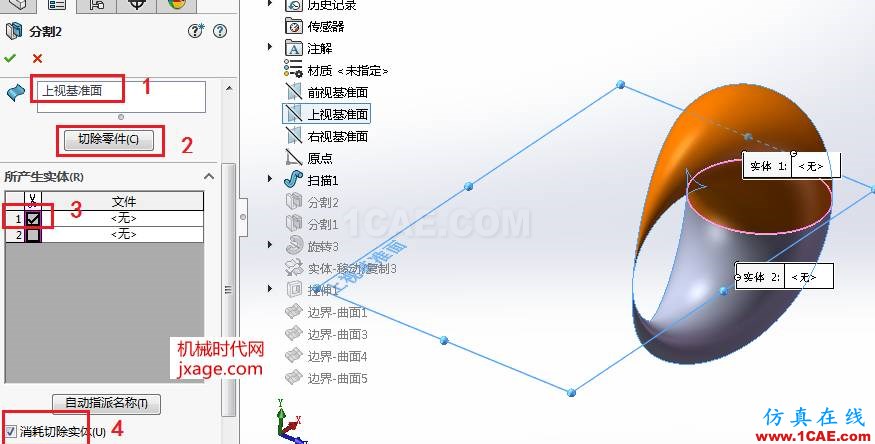

3.接下來使用“分割”命令將掃描的結果切割一半。點擊【插入】-【特征】-【分割】。按照下面進行設置。

完成。

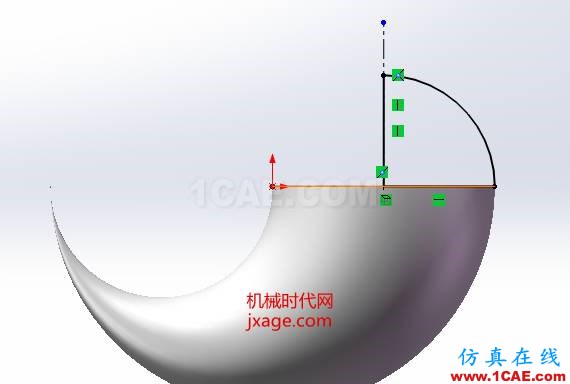

4.使用【旋轉】命令創建半球?qū)嶓w。

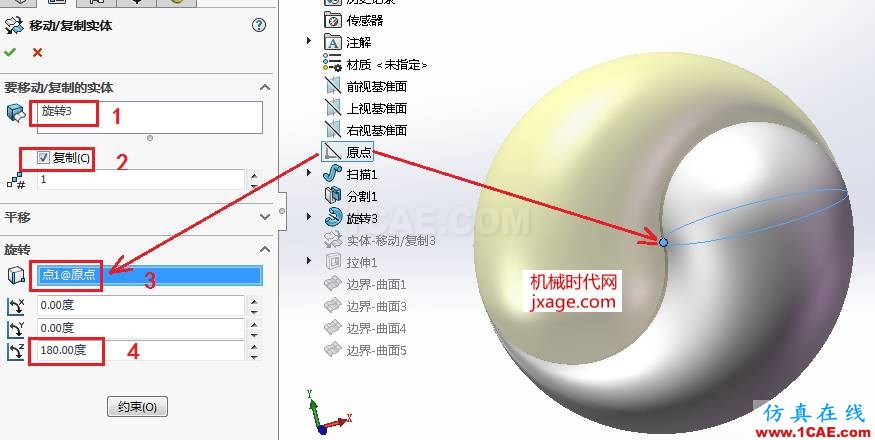

5.使用旋轉復制的方式創建另一半。點擊【插入】-【特征】-【移動/復制】。按照下面進行設置。

點擊勾號,完成。

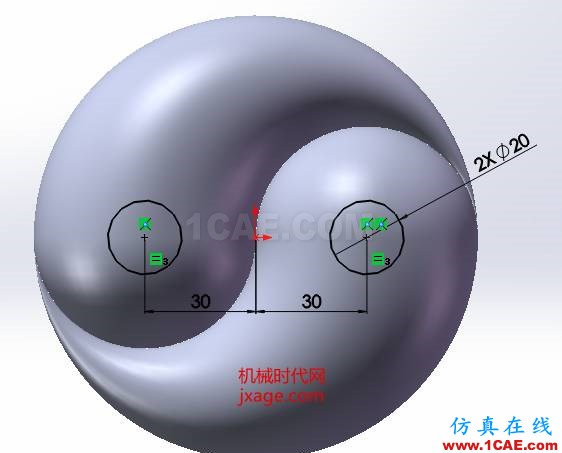

6.點擊【拉伸切除】,創建太極的雙眼。

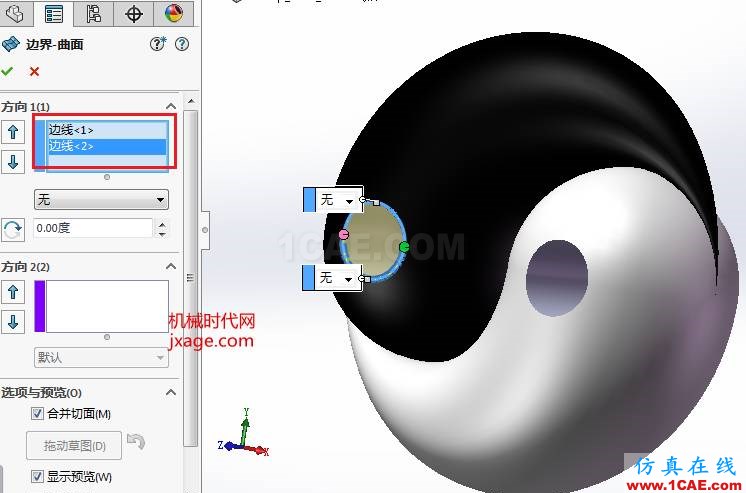

7.點擊【插入】-【曲面】-【邊界曲面】,選擇如下的兩條邊,點擊勾號完成。

重復以上步驟創建剩下的幾個孔。

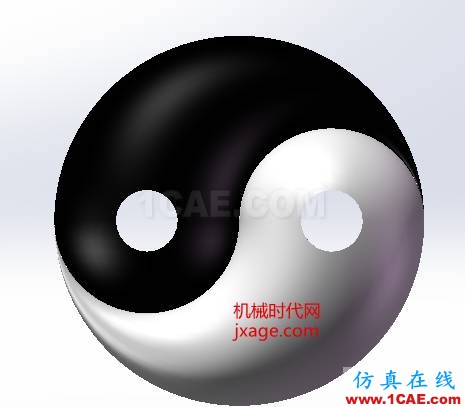

8.完成。
