SOLIDWORKS INSPECTION自動創建檢查工程圖和報告

2016-12-31 by:CAE仿真在線來源:互聯網

簡化文檔創建以幫助精簡零件檢查并提高質量

您對質量的承諾不應該對您的業務造成負面影響,您可能每天都會因為手動創建質量檢查文檔而浪費大量時間,SOLIDWORKS® Inspection 可幫助簡化創建檢查文檔和執行內部進程或接受檢查的流程。

SOLIDWORKS Inspection 直觀易用,可以利用現有的 2D 舊制數據(無論文件類型為 SOLIDWORKS 文件、PDF 還是TIFF)來幫助簡化帶有零件序號標注和規格的文檔的創建,并使手動且繁瑣的流程實現自動化。可使用數字式測量儀器(例如USB 卡尺),以手動或自動方式直接輸入所測得的檢查值。SOLIDWORKS Inspection 可幫助設計師和質量檢查員消除幾乎所有錯誤、縮短上市時間,并確保零件符合規格,從而提高質量并優化配合與功能。

簡化質量檢查流程

公司質量部門肩負著執行質量檢查流程的任務。這通常涉及創建文檔,例如帶有零件序號標注的工程圖、在檢查過程中使用的報告或零件所需的其他交付物。這項耗時的任務通常是設計師、工程師和質量檢查員的責任,他們可能每天花費大量時間手動創建所有這些文檔。并且不得不在Microsoft®Excel® 電子表格中手動輸入數以百計的特性、尺寸、公差和注釋。此外,這一冗長的過程容易導致人工抄寫錯誤,這在一段時間后可能造成嚴重損失,甚至危及您的質量承諾和認證。工程師或客戶對模型所做的任何更改都可能導致工程圖修訂,造成質量檢查員不得不返工并重新輸入所有特性。

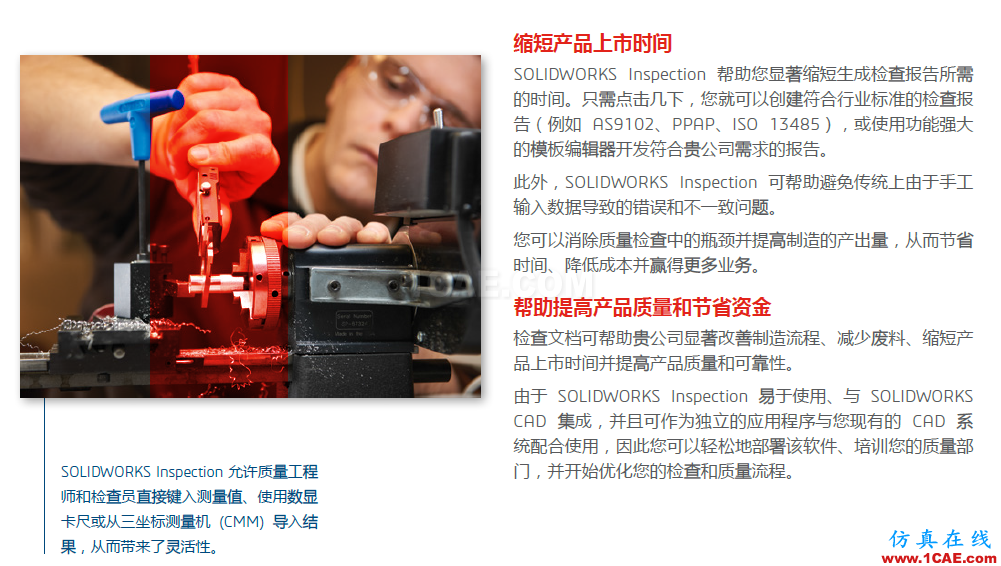

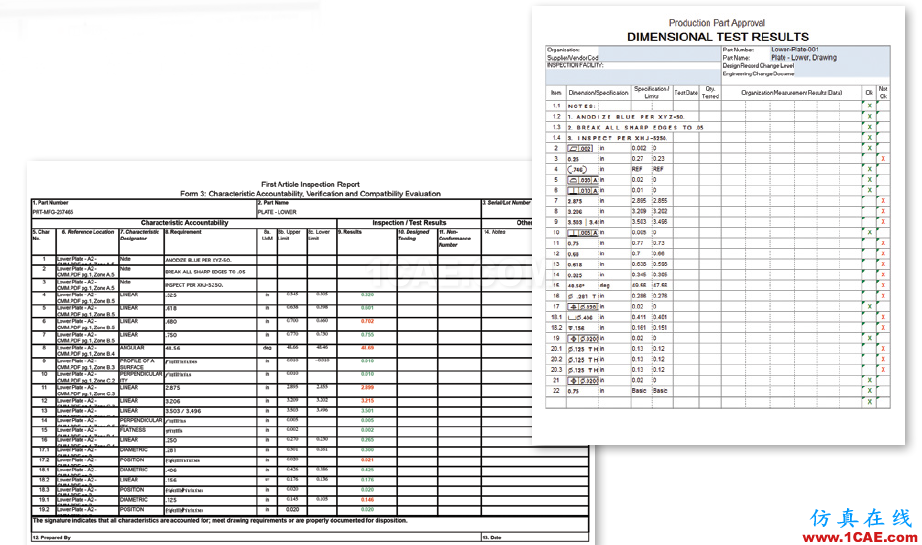

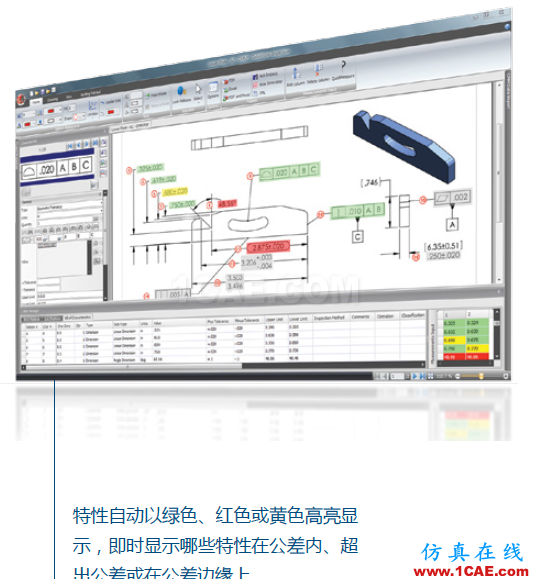

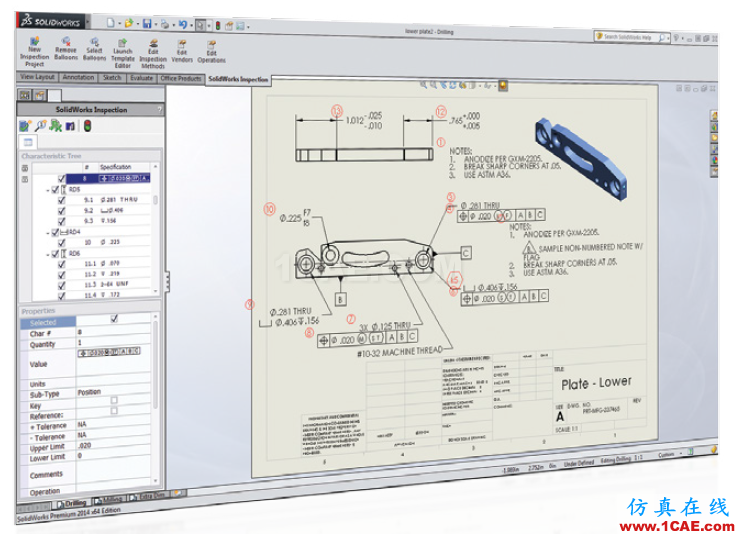

SOLIDWORKS Inspection 可使工程圖上零件序號的創建以及檢查數據表和報告的創建均實現自動化,從而簡化您的檢查流程。自動應用按順序編號的零件序號,以幫助您跟蹤要檢查的尺寸和特性。只需幾分鐘就可以生成準確的發泡印刷品和檢查圖紙。借助SOLIDWORKSInspection,許多公司將創建首件產品檢查包的時間縮短了高達90%。

光學字符識別(OCR)

在許多公司中,工程圖的格式是PDF 或 TIFF。在這些情況中,SOLIDWORKS Inspection 使用光學字符識別 (OCR) 來讀取和識別標稱尺寸、正負公差和尺寸類型(例如直徑或線性),幫助幾乎完全消除手動輸入并減少錯誤。該軟件可處理水平和垂直尺寸、分割尺寸、注釋、孔標注、粗糙度符號以及幾何尺寸和公差(GD&T) 符號。這意味著無論您現有的 CAD 系統是什么,借助隨附的SOLIDWORKS Inspection 單機版,您都可以創建檢查文檔。

SOLIDWORKS INSPECTION自動創建檢查工程圖和報告solidworks simulation學習資料圖片1
