SolidWorks工程圖中鈑金零件展不開問題的解決辦法
之前一直使用SolidWorks鈑金功能畫零件,然后在出工程圖的時候可以將零件選用“平板型式”自動展開,畫鈑金展開圖非常的方便,但是今天發(fā)現有的鈑金零件在零件建模環(huán)境下可以展開,但是在工程圖中卻展不開,沒有平板型式,所以給出圖紙帶來了麻煩,那么怎么解決這一棘手的問題呢?我網上搜,自己查,問別人,終于找到了一個解決辦法,在這里分享給SolidWorks愛好者們。
要解決“SolidWorks工程圖中鈑金零件展不開問題”其實很簡單,只要設置一下就可以實現鈑金在工程圖中可以展開的問題。
1、首先打開有問題的需要展開的鈑金零件,點擊配置——默認位置鼠標右擊——選擇“添加派生的配置”,操作如下圖所示:

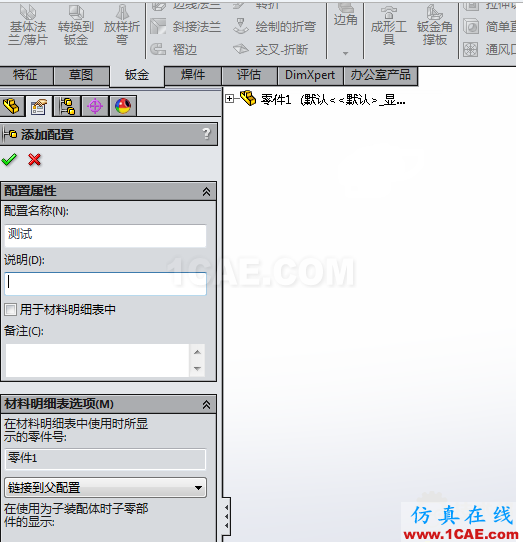

2、然后在彈出配置里面填寫標記點擊對號確定即可,如下圖所示:

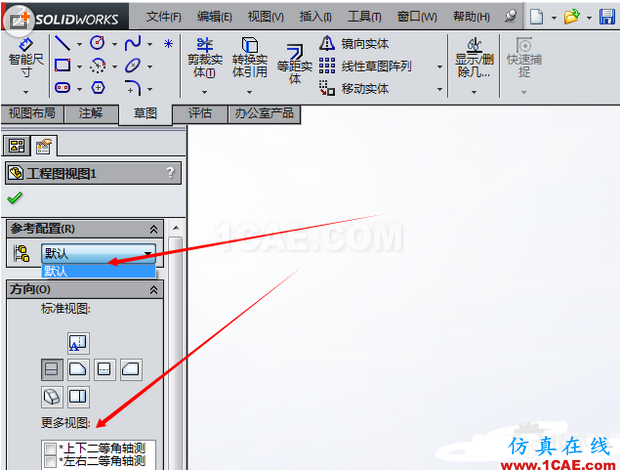

3.最后在生成的工程視圖里面,拖出一個視圖,然后看下圖設置參考配置選擇剛才建立的配置,方向選擇“平板型式”,這樣SolidWorks鈑金件就可以展開了。
原文出處【技術鄰】
