在研發信息化中,實現參數化設計能夠極大的提高工作效率。對于標準化程度較高的零件或者裝配體可使用參數化設計,但是由于模型的變化程度復雜,如果沒有做一定的處理,即使實現了參數化設計,同樣有許多地方需要修改。例如,陣列空的數量會發生改變,在工程圖中的尺寸會變化等等,為了這些細節也不需要手動修改,下面以一塊帶孔板為例做一些參數化設計中工程圖的技巧說明。
范例
準備一塊帶孔板,如圖1
此塊板上的孔隨著板的長度變化而發生變化,因此如果做參數化設計,在工程圖中,也需要做相應的修改。我們使用配置特定來實現孔數量的自動更新。以下是實現的具體步驟。
1.設定變量模型中的孔是由正中間的孔為源特征向兩個方向陣列相同數量而成,如圖2:

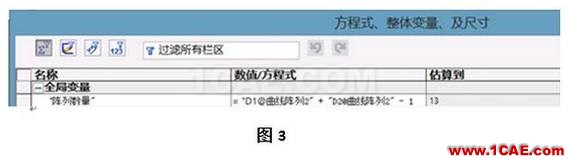

因此,在變量發生變化的時候,孔的數量在工程圖中的顯示需要自動更新。所以我們新建一個全局變量,命名為陣列數量,同時變量數值為陣列的兩個方向的數量,如圖3:
轉化草圖建立一個草圖,標注線性尺寸,因為孔是兩排,因此草圖尺寸為“陣列數量*2”,如圖4所示。

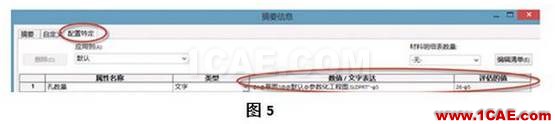

此草圖不需要生成任何特征,只需將尺寸關聯配置特定,因此,打開零件屬性中的配置特定,單擊草圖的尺寸(圖中的26),完成后,在尺寸后增加標注的內容“-φ5”如圖5:

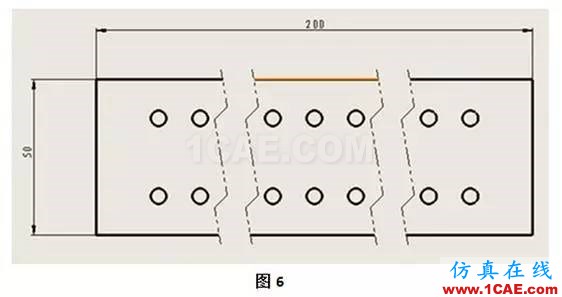

3制作工程圖。插入到一張工程圖中,添加如下(圖6)視圖:

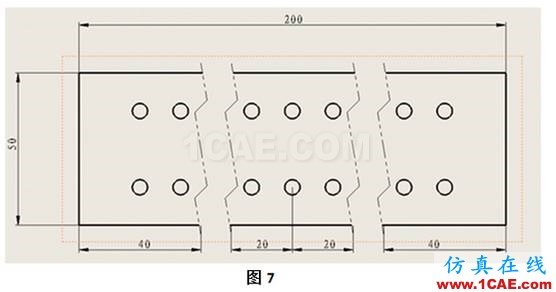

由于長度200會發生變化,為了保證視圖大小的不變,給斷裂視圖添加定位尺寸,如圖7所標注

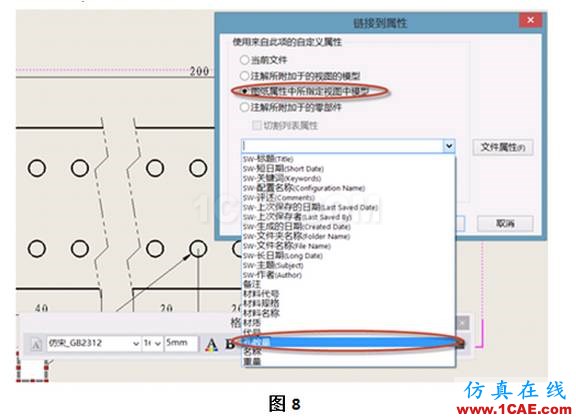

由于中間孔是源特征,因此我們使用注釋進行標注,并關聯零件屬性中的孔數量(圖8)。完成后標注顯示為26-φ5。

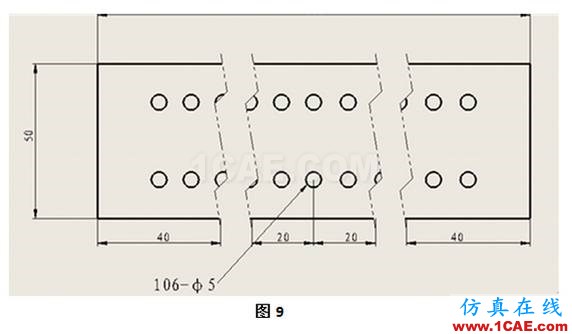

這樣就完成基本的工程圖制作,然后修改長度變量來看看工程圖發生的變化情況。將200改為600,回到工程圖中,圖9:
修改后,視圖大小并未發生變化,并且孔數量也作了相應的更新。同時,可將斷裂視圖的定位尺寸作隱藏,就完成了參數化工程圖的設計。這樣在變化的模型中,工程圖也不會發變動,可節省手動修改工程圖的時間。
