搜索使用SOLIDWORKS建立網狀結構模型的技巧
2017-02-16 by:CAE仿真在線 來源:互聯網
在工作中,有時會遇到一些比較特別的模型,假如按常規的思路我們是可以做得出來,但是相對來說操作步驟繁瑣,如果通過SolidWorks的常規命令組合使用,我們往往會得到意想不到的理想效果。

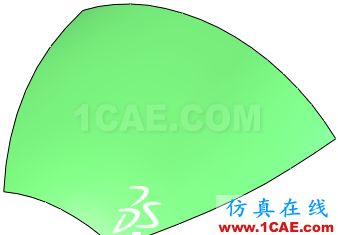

現在我們準備建立一個網狀零件,如下圖所示:(由于該濾網并非是處于一個平面上,所以我們可以先用曲面描繪出總體形狀)

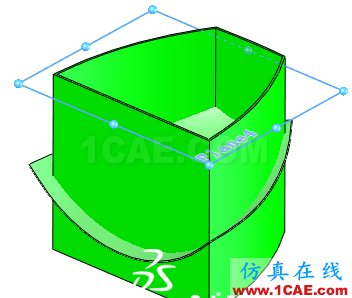

由于濾網的網格形狀,我們首先會想到是運用陣列特征,但是考慮到濾網整體是一個規則曲面結構,直接進行陣列是無法實現的。同時濾網上每條支架的軌跡都是沿著曲面生成,假如我們使用掃描特征的方法來操作,掃描特征的路徑就無法快速完成,因為無論是投影曲線還是分割曲線都不支持多條開放輪廓線同時操作,所以只能進行多步掃描,工作量就比較大,并且濾網邊界上結合位置無法保證,如下圖所示。
為了快速繪制該網狀模型,可以按以下步驟來實現。
網狀模型繪制操作步驟:

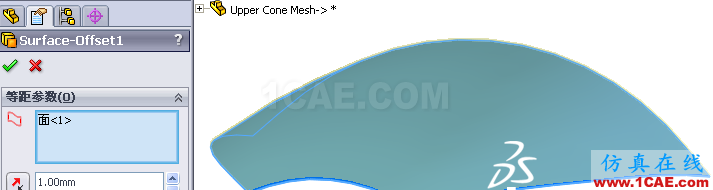

步驟1:對該曲面進行等距曲面操作,偏距可以根據需要進行調整,如下圖所示。
步驟2:按照濾網的規格要求,拉伸實體,如下圖所示。
步驟3:對拉伸實體進行抽殼,頂面移除,抽殼的厚度就是濾網的邊界寬度,如下圖所示。
步驟4:從頂面往下創建一個基準面,如下圖所示。
步驟5:在新建的基準面繪制草圖線并生成筋特征,筋的尺寸參數可以根據需要自由定義,如下圖所示。
步驟6:對筋特征進行線性陣列,陣列方向可以選擇參考軸、邊線或者直接選擇線性尺寸,結果如下圖所示。
步驟7:同理,在頂面繪制草圖,生成第二個筋特征,并進行線性陣列,如下圖所示。
步驟8:使用曲面切除命令,使用前面生成的兩個曲面分別進行切除操作,結果如下圖所示。

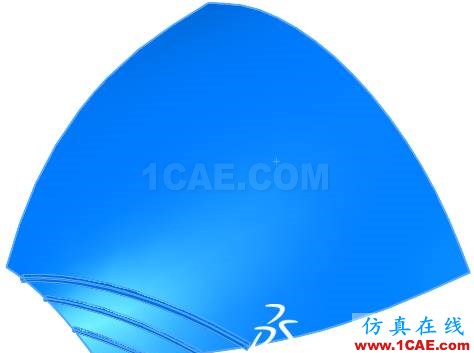

步驟9:隱藏或刪除曲面實體后,得到網狀零件,如下圖所示。
