你會用SolidWorks Simulation做應力分析嗎

2017-02-02  by:CAE仿真在線  來源:互聯網

SolidWorks Simulation是SolidWorks里的一個模塊,用它可進行有限元分析,簡單而實用,這里簡單介紹一下怎么進行應力分析。

打開一個零件如下圖所示,默認情況下不顯示SolidWorks Simulation插件,要調出來。

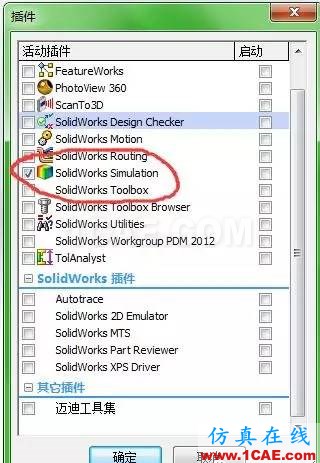

點擊工具-插件,選中SolidWorks Simulation插件,確定

這樣插件顯示出來了' t% c. z1 j s

點新算例

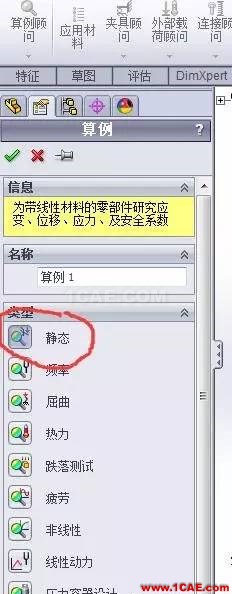

創建一個靜態算例,默認叫算例13 D/ L) H1 ^, b& Q V5 |0 F& H+ a* K, J

點鼠標右鍵-應用/編輯材料

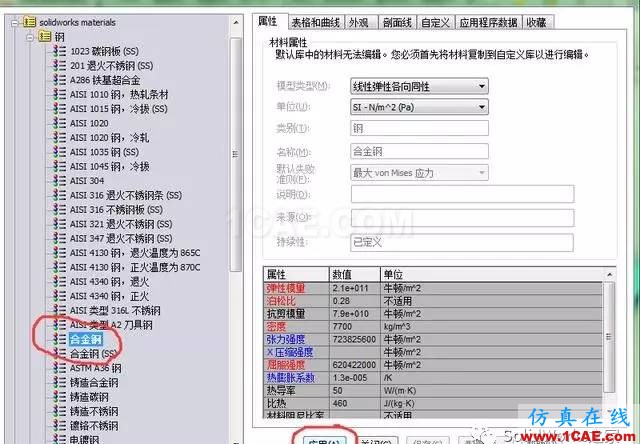

選中合金鋼,點擊應用,關閉/ E, z7 |8 j* g3 |& f Z

零件被賦予了合金鋼材料: m# J3 D, b3 Y( U, }9 m

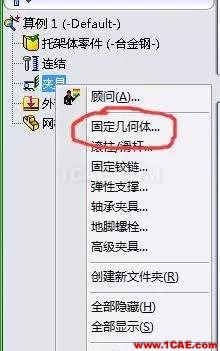

右鍵點夾具-固定幾何體

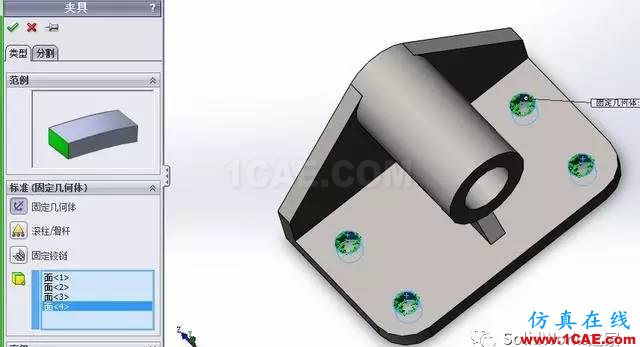

選取4個圓柱面,確定。零件的4個圓柱面被固定了。

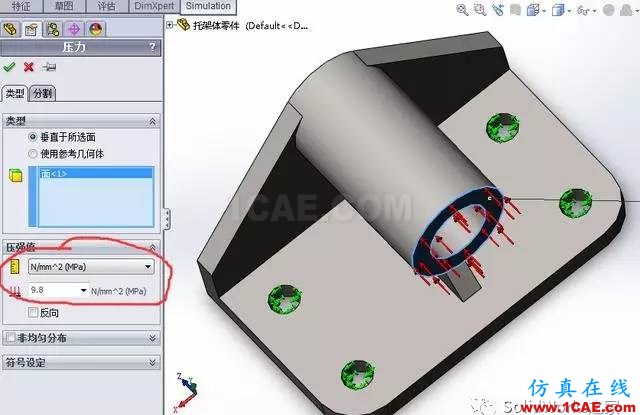

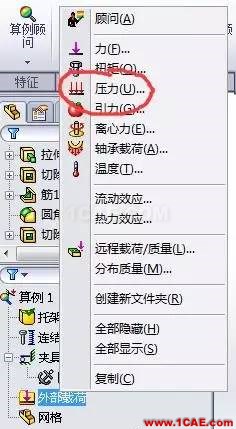

右鍵點外部載荷,點擊壓力$ u' X3 @3 Q8 E" F# s h

選擇面,在壓強值下面選擇單位MPa,輸入9.8- q! p; `7 k( J5 X3 i4 g

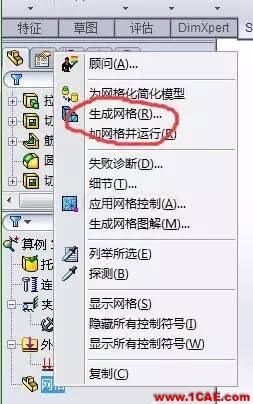

右鍵點網格,生成網格

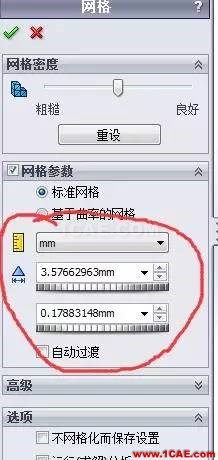

按默認網格大小,確定7 ~; ^6 k& X) B8 L w! W

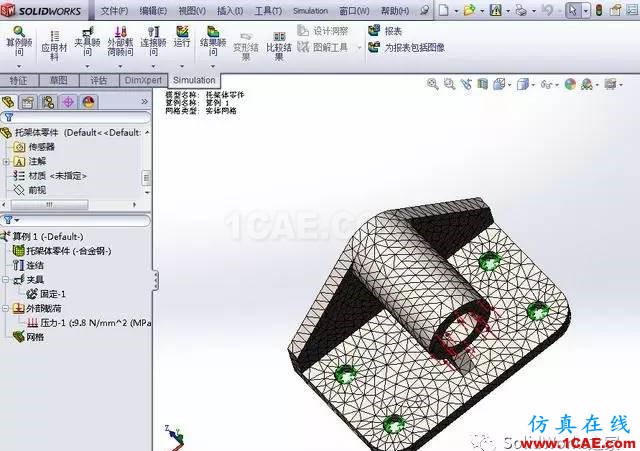

網格劃分完成

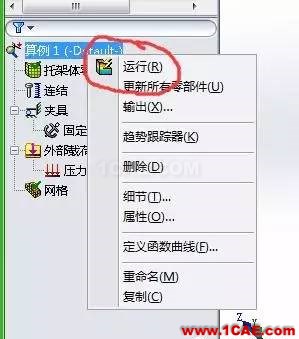

右鍵點擊算例1,點運行

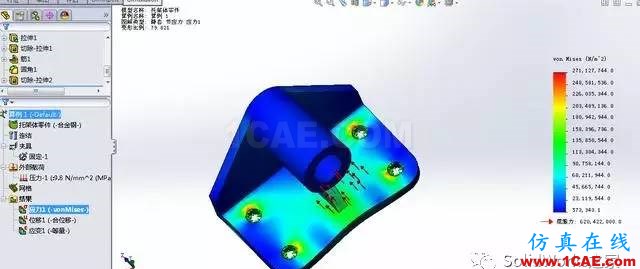

運行結果如下

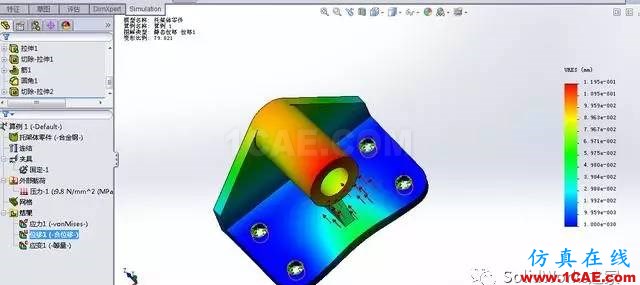

鼠標左鍵雙擊位移1,顯示位移圖解

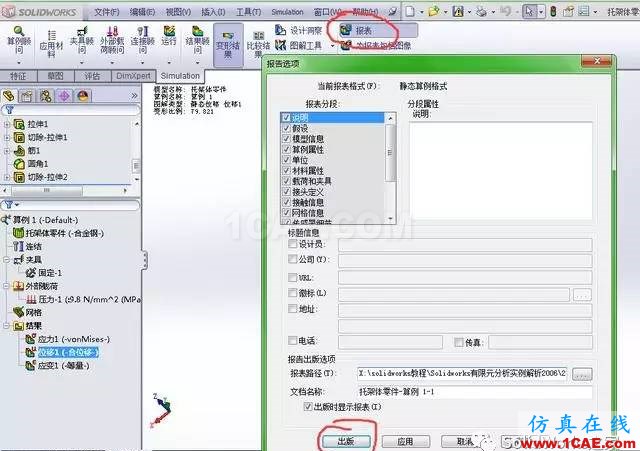

點報表-出版,則會生成word報表

這樣應力分析就基本完成了。
