一.在有限元分析之前,要檢查的幾件事情:

1.模型理想化。并不是拿到模型我們就能直接分析的,大多數情況我們要對模型進行理想化(就是簡化)。明確我們關心的部分,將其在復雜受力環境中剝離出來;對此次分析結果影響小、且這種影響可以忽略的部分去除掉。如下圖:如果我們關心紅色的板,那就可將其他部分都去掉,用“約束”代替兩個螺栓的受力。但是只要簡化,肯定會帶來誤差,如果這種誤差可以接受,那就能簡化,否則是不能簡化。

有限元分析之前必做三件事 | 新手教程solidworks simulation技術圖片1

2.邊界條件模擬。既然要分析的模型已經被剝離出來,那受力和約束就要添加上。如上圖,倘若我們關心的整個裝配的受力,那兩端的U型件就不能簡化,螺栓不關心就可簡化,兩個零件的作用關系可以用“接頭”(接頭就是Simulation中的一組模擬常見多零件相互作用的命令,如模擬螺栓、螺釘、軸承、焊縫等)代替。

如果關心的只是紅色板,那用固定約束就行嗎?其實答案在自己,如果關心的是紅色板的整體受力,那就可用固定;如果關心孔的受力,就要用軸承約束和軸承載荷了,更準確一點的,就是加上兩個螺栓一起算(螺栓與接觸件要無穿透)。

說了這么多,那上圖的紅板兩端加入相同的力能算嗎?要提醒一下大家,力是相互的,上面的實例若加入兩個大小相等方向相反的力,計算肯定會提示不穩定。雖然可以打開軟彈簧選項,但是這個實例建議大家一端受力,一端約束。

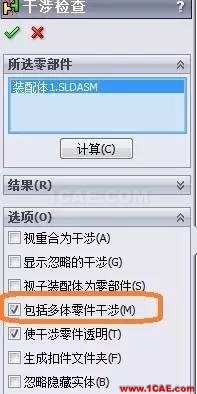

3.裝配體干涉檢查。對于裝配體除了過盈配合外,其他的干涉都應排除在外,否則劃分網格就會出錯。需要注意的是,除了裝配體要進行干涉檢查,多實體也要進行干涉檢查。在分析中裝配體和多實體的處理是一樣的。在零件下SOLIDWORKS不提供干涉檢查的功能,但是還要做干涉檢查,這里有個技巧:將多實體加入一個單獨的裝配體,然后點干涉檢查,如下圖。可以選擇“包括多體零件干涉”這樣就能對多實體檢查干涉了。
