1 工作界面:

圖1 工作界面

2 菜單:

圖2 blankworks菜單

3 分析步驟詳解:
感覺比起blankworks3.0 ,功能更簡單了,不用再手動的處理網格了,程序全自動的處理了,分析的步驟也更簡單了,一共6步:

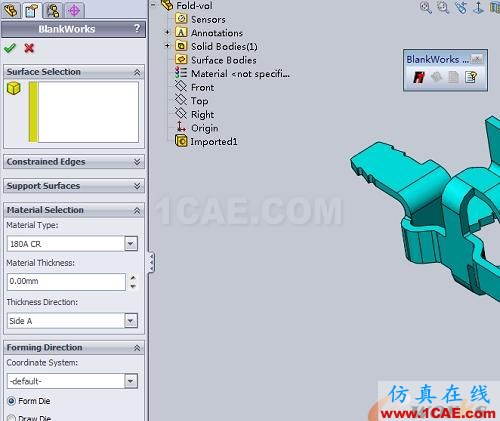

(1)Click the BLANKWORKS icon on the BLANKWORKS Toolbar, or select BLANKWORKS > Setup from the main SolidWorks menu.
點菜單或者工具欄中的“setup”按鈕,啟動設置界面。

圖3

(2)Select all surfaces to be flattened, it can be either the entire model or only the flanges (flange unfold). These surfaces can either be top, bottom, or mid-surface.
選擇要展開區域的曲面(一定要是曲面,可以是上下表面或者中面。)。

圖4

(3)Define any Constrained Edges and any Support Surfaces (curved binder / unfolding surfaces) as applicable.
定義對稱邊線。和展開基準平面(沒有就算了)。

圖5

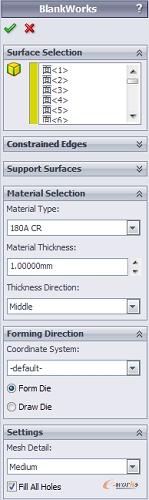

(4)Define the Material Type & Thickness, as well as the Thickness Direction.
定義材料、厚度,最好還有厚度的方向(中間面就免了)。

圖6

(5)Define the forming coordinate system (press direction) or select the Auto Tipping function. The Z-axis of the defined coordinate system will be used as the press direction during the analysis. The default tipping direction is the global Z-axis. If the default axis is NOT used, the blank will be created on the X-Y plane of the defined coordinate system. Define the forming process as either Draw Die or Form Die.
定義展開的坐標系(沖壓方向)。全局坐標系的Z軸為默認的自動展開的方向,假如此項沒有定義,則自動會在XY基準面上展開。

圖7

(6)Define the mesh generation parameters by selecting one of the three options available: Low, Medium, or High. The default setting is Medium. Select the check box for Fill All Holes if you would like the holes to be filled in during meshing and for blank development
定義網格劃分的質量,默認為良好。(還可以指定自動補齊所有孔)。

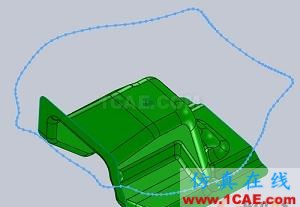

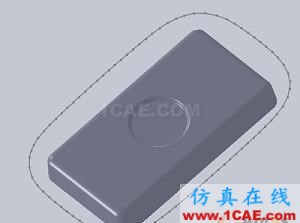

實例1:

圖9

圖9所示的例子選擇了所有孔自動補齊,網格質量中。設置如圖10所示:計算時間:30秒,得到結果質量很好。

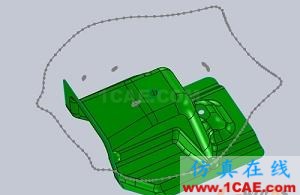

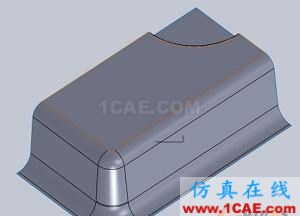

實例2:

圖10

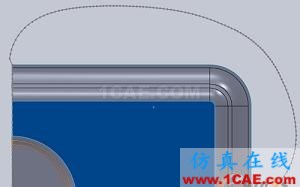

2008沖壓仿真的第二章的例子,測試其1/4展開能力,MID網格計算時間:10秒。質量一般,用高品質再試試,計算報錯,不能正常進行。切換成整體的:不對稱。結果還可以。

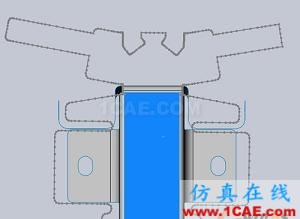

實例3:

圖11

沒有填補孔,孔自動填補:從面上看,質量還可以。
4 結論:
1:零件最好還是用整體的分析,局部對稱的有問題。折彎件的展開質量比較高。
2:每次分析完后,要重新分析,信息需要重新輸入,不方便。
3:計算的速度比起以前要快一些,而且不需要用戶輸入網格尺寸了,對于一般用戶來說,更方便了。但是對于專業用戶來說,就整體說,還是目前SolidWorks平臺下最方便的展開工具之一。
