Solidworks有限元實例——Retarder減速機
1 設計要求:
該裝置為一減速機,該機構主要用于需要變速的場合,設計工作載荷為2000N。
2 分析零件
件1本體零件是主要的承載零件,因此,這里對本體零件進行靜強度校核。
3 分析目的
驗證件1本體零件在給定的載荷下靜強度是否滿足要求;
4 分析結果
零件的材料選用灰鑄鐵,極限應力151.6MPa。按照書中尺寸進行建模,件1本體零件的體積為198.6cm3。
根據零件的工作情況,對該零件進行靜力分析,結果如圖1-28所示。模型的最大von Mises為93.7MPa,零件的安全系數約為1.6。零件安全。
5 零件改進
由圖1-28零件的應力云圖可以看出,零件上的最大應力為93.7MPa,零件上應力小的部分比較多,同時考慮零件的結構,如鉆螺紋孔等,可以對一些應力較小的部位減小厚度,從而減輕零件的質量。改進后兩個零件的體積為171.6cm3。

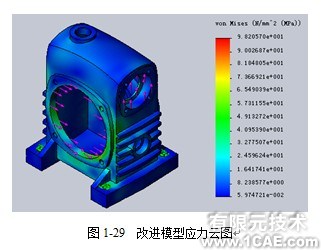

對改進后的模型運行靜力分析,結果如圖1-29所示:最大von Mises為98.2MPa,安全系數約1.5,零件是安全的。
6 成本節約
本體零件原來的體積為198.6cm3,改進后零件的體積為171.6cm3,每件體積減少了27cm3,每件減少的重量為194.4g,如果生產10000件,那么總共可節省材料1994kg,以當前灰鑄鐵的市場價格為8000元/噸,那么可以節省15952元。
