應用Isight集成Boost對發動機的性能進行優化

2016-10-24  by:CAE仿真在線  來源:互聯網

隨著能源問題的日益嚴峻,柴油機節能已成為產品性能開發過程中一個十分重要的指標。同時排放法規的日趨嚴格也是柴油機行業面臨的巨大挑戰。這兩點原因促進了柴油機燃油經濟性、動力性及排放等性能的不斷提高。柴油機性能的提高需要通過有效地組織整機的熱力過程、合理地選擇工作過程的參數及與之有關的結構參數來實現。這就是柴油機的性能優化工作。過去,柴油機優化完全通過試驗進行,導致工作量過大,耗費大量的人力、物力。近年來,柴油機性能仿真在行業中得到了廣泛的應用。計算機仿真技術解除了設計者的繁重勞動,同時大幅度縮短研制周期。

AVL—BOOST軟件是一種基于進排氣系統的一維動力學計算的性能仿真軟件。通過該軟件可以實現對充量過程、增壓器匹配和進排氣管路的基本尺寸進行優化設計。但是該軟件中沒有附帶DOE模塊,這一問題導致了該軟件無法對柴油機進行多變量和多目標的大量試驗研究。

為了解決這一問題,本文采用了Isight優化軟件來控制柴油機性能優化計算過程。

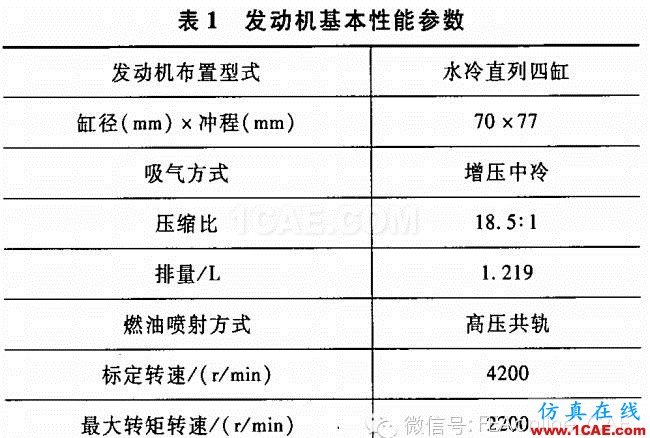

1、BooST模型的建立

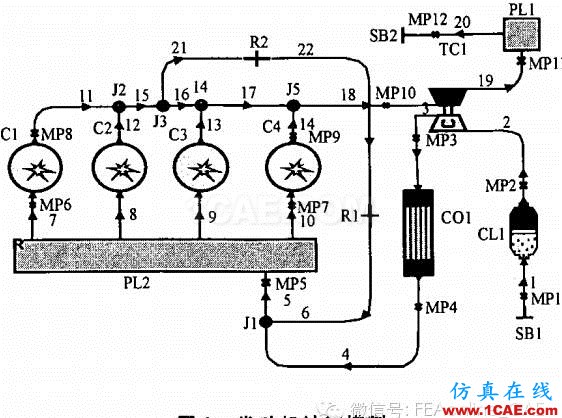

OOST整機計算模型主要由氣缸、進氣系統、排氣系統、增壓器和中冷器組成。計算模型必須由試驗數據來進行模型標定,否則計算結果精度太差。本次計算采用了詳細的試驗數據進行模型標定,對計算結果影響極大的參數(如放熱率和增壓器參數等)采用了試驗數據,這樣就保證了計算模型具有足夠高的計算模型。

對于計算模型標定,本文只抽取了缸內壓力的標定數據。

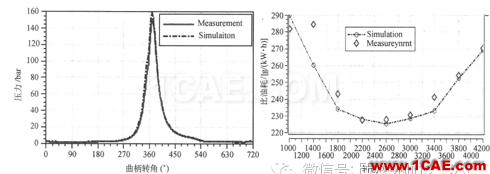

圖中Measurement代表試驗數據,Simulation代表計算數據。由計算模型的標定結果可以看出計算結果和試驗數據的差異小于3%的工程要求。因此計算模型是可靠的,其計算精度滿足工程的使用要求。

2、優化計算 壓縮比與噴油提前角的優化

優化目標:油耗最低,爆壓不超標

自變量參數:燃燒提前角、壓縮比

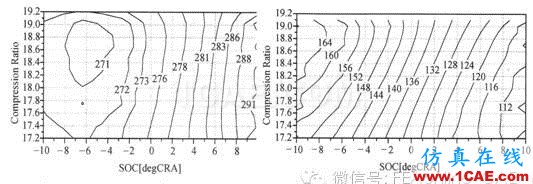

計算結果見圖7和圖8,在額定點隨著燃燒時刻的提前及壓縮比的增大,發動機油耗降低,但是燃燒爆發壓力急劇升高。計算結果表明油耗受燃燒提前角影響比較明顯,壓縮比對爆發壓力的影響比較明顯。本機型的爆壓限值是160bar,因此綜合來考慮選取18作為最終的優化結果。

圖中:BSFC表示燃油消耗率;SOC表示燃燒始點PFP表示缸內最高壓力。其他工況點的優化過程和額定點相同,不再重復。

3、優化任務介紹

優化函數模型描述:

目標函數:minF(x) = min(1/v) v 為個計算點充氣效率的均值

設計變量:進氣管容積V1、排氣管內徑D1

約束條件:0.015≤V1≤0.027m;0.00015≤D1≤0.0004m3

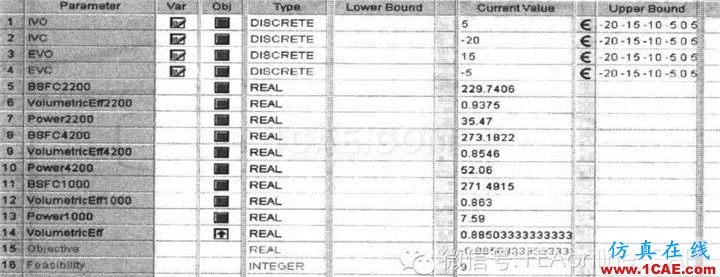

參數設置

進排氣管管徑優化參數設置

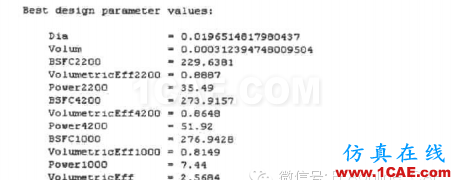

優化結果

優化策略選用模擬退火算法,

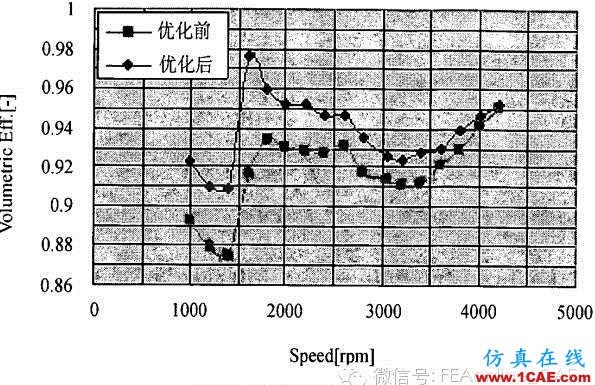

優化結果:標定點充氣效率增加了0.11%,最大轉矩點充氣效率提高了0.48%,低速點充氣效率提高了0.28%。

3.1、氣門定時優化

氣門定時對發動機充氣過程的影響很大。通過氣門定時的優化可以提高發動機的充氣系數,降低發動機的泵氣損失,進而達到對發動機油耗率和排放性能的影響。

優化任務介紹

優化函數模型描述:

目標函數:minF(x) = min(1/v) v 為個計算點充氣效率的均值

設計變量:IV0、IVC、EVO、EVC

約束條件:氣門不和活塞發生干涉

優化結果

優化策略選用了多島遺傳算法

優化結果:4200rpm充氣效率降低1.06%,2200rpm充氣效率提高5.98%,1000rpm充氣效率提高6.02%。

3.2、優化結果

3.3優化結果驗證

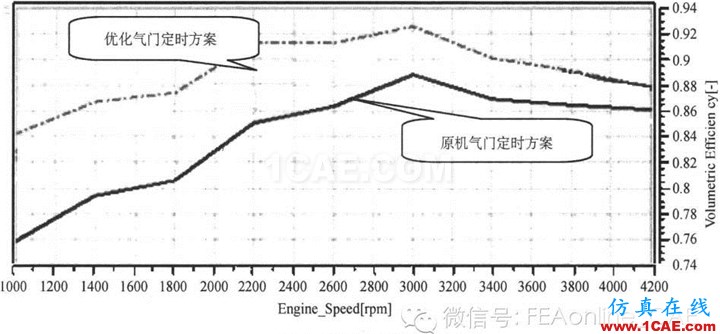

通過優化可以看出進排氣管徑對發動機充氣效率的影響很小,而氣門定時對充氣效率的影響很大。因此按照優化的方案設計了凸輪軸,試驗結果如圖22所示,從圖中可以看出,試驗結果和優化結果的趨勢一致。

4、結論

a) 通過ISIGHT對Boost的集成,實現了熱力學計算的自動化優化,降低了工程師的勞動強度,提高了工作效率,為發動機的開發設計和性能提升提供了指導。

b) ISIGHT軟件為柴油機的優化提供了一個很好的平臺,使得復雜的優化變得簡單可行。

c) SIGHT集成一維軟件進行優化耗時較少,在工程上能接受。本文中的進排氣管優化共迭代52步(大約耗時12h),氣門定時優化共迭代242步(大約耗時36h)。
