搜索Isight優化案例—飛行器概念設計問題
2016-10-24 by:CAE仿真在線 來源:互聯網
IsightDOE為用戶提供了合理而有效地獲得信息數據的方法。Simcode是Isight中一個接口,將應用程序的輸入、執行、輸出進行集成在一起。它包括三個部分:
·用于改寫程序輸入文件的DataExchanger;
·執行應用程序的OSCommand
·用于讀取程序輸出文件的DataExchanger。

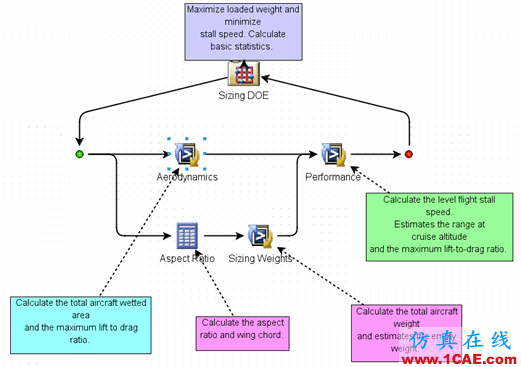

飛行器概念設計問題中,以巡航速度、機身直徑、機身長度、發動機數、乘員數、機翼表面積、翼展、燃油重量及荷載為因子,起飛重量、航程及失速為響應,通過IsightDOE辨識出輸入因子對響應的影響,確定最佳的參數組合及關鍵因子。DOE任務流程圖如下所示:

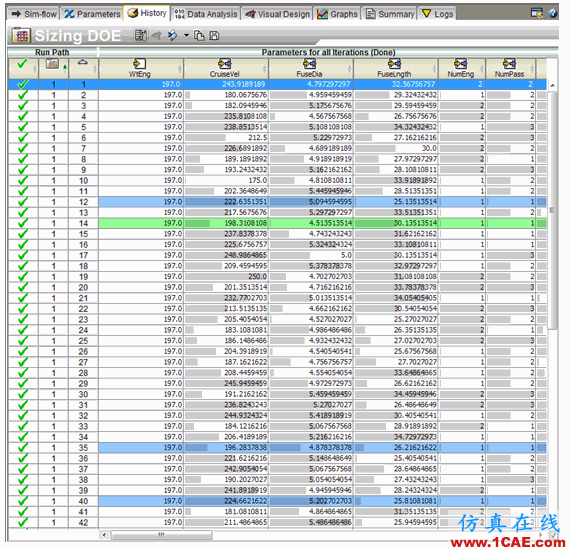

在運行完成后,RuntimeGateway的History屬性頁,用綠色顯示出樣本點中的最好解,如下圖所示。

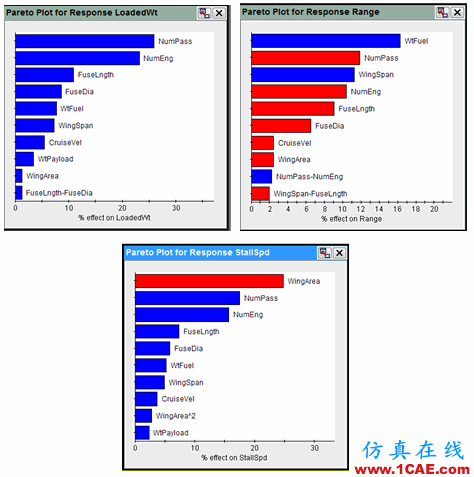

Pareto圖可以反映樣本模擬后模型中所有項對每個響應的貢獻程度百分比。其中藍色條形代表正效應,紅色代表負效應。
