【優化】Isight通用組件集成SolidWorks

2016-10-24 by:CAE仿真在線來源:互聯網

之前為大家介紹了Isight專業組件集成Solidworks的方法,但是由于Isight專業組件對于Solidworks版本的限制,專業組件集成的方法往往不能很好的滿足用戶的需求,因此,下面為大家介紹一種通用組件集成Solidworks的方法。

集成邏輯

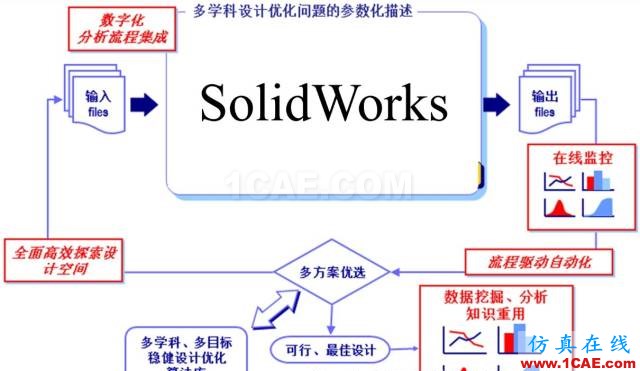

流程圖如上圖所示,采用通用組件simcode來集成Solidworks軟件,首先需要準備一下文件:

Simcode選項	對應源文件格式及描述
Command	文件名為*.bat的批處理命令
Input	文件名為.vbs的腳本文件,用來啟動Solidworks程序,驅動其打開對應的模型(.SLDPRT)文件,同時指定各變量參數,最終生成并保存各種形式的結果文件,如后綴為IGS、X_T等
Output	文件名為.igs/.x_t/.prt/.jpg/.sat/.wrl/.3sxml/.step的結果文件,用于指定輸出文件

源文件準備

為了方便理解,我用一個實例來演示各個源文件的準備方法。

1. 批處理命令GoSolidworks.bat的寫法

相對于其他軟件的批處理命令而言,SolidWorks的批處理命令很簡單,內容為:*.vbs。在我的實例中,寫為:beam.vbs。

2. 輸入文件beam.vbs的制作

Dim swApp

Dim Part

On Error Resume Next

Set swapp = GetObject(, "SldWorks.Application")

If Err Then

Err.Clear

Set swApp = CreateObject("SldWorks.Application")

Set Part = swApp.ActiveDoc

swApp.Visible = true

swApp.UserControl = True

End If

Set objFSO = CreateObject("Scripting.FileSystemObject")

Set objFile = objFSO.GetFile("G:\example\part1.SLDPRT")

Set Part = swApp.OpenDoc(objFSO.GetAbsolutePathName(objFile),1)

Set Part = swApp.ActivateDoc("part1.SLDPRT")

'swApp.Visible = true

Call ChangePara(Part, 0.1, 0.05, 0.03)

Sub ChangePara(Part, Val1, Val2, Val3)

Part.Parameter("D2@Sketch1").SystemValue = Val1

Part.Parameter("var@Sketch1").SystemValue = Val2

Part.Parameter("D1@Extrude1").SystemValue = Val3

Part.EditRebuild

End Sub

Part.SaveAs ("part1.igs")

swApp.CloseDoc "part1.SLDPRT"

注:文件中藍色字符部分為指定的路徑,綠色為文件名,紅色為模型文件part1.SLDPRT中設計的變量名及各變量值,彩色字符內容請根據自己的實際情況調整。

3. 輸出文件

輸出文件可以在我們操作SolidWorks制作模型文件時保存,也可以由我們準備好的批處理命令文件或vbs文件運行生成,文件類型在vbs文件中已指定。

集成

1. 雙擊

打開simcode組件編輯界面。

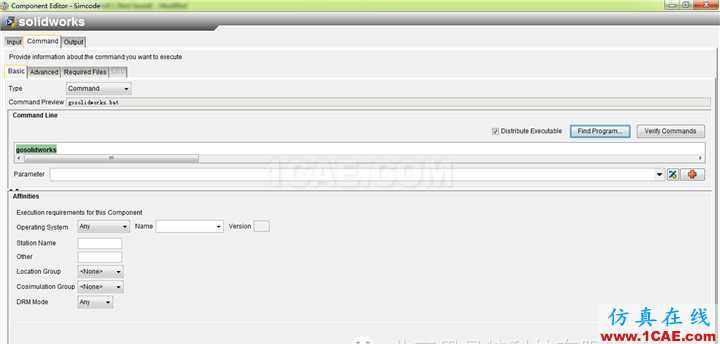

2. 在組件編輯界面選擇Command面板,點擊Find Program讀入寫好的gosolidworks.bat文件,然后選中Distribute Executable,如圖所示:

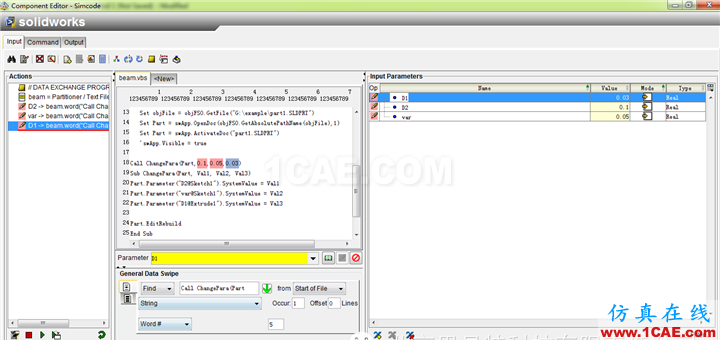

3. 在組件編輯界面,選擇Input面板,點擊“Click here to open a new data Source”彈出Quick Data Source Configuration面板,點擊Browse讀入輸入文件beam.vbs,并解析輸入參數,如圖所示:

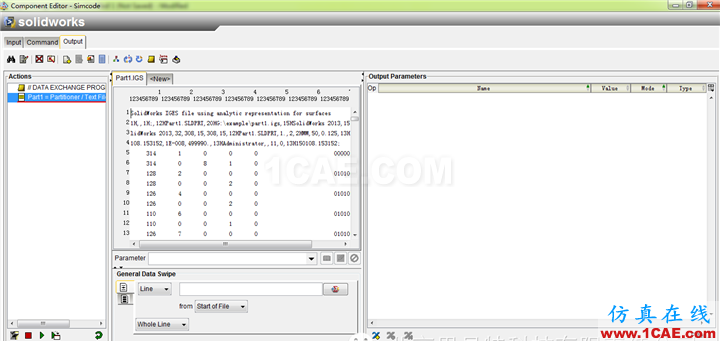

4. 選擇Output面板,點擊“Click here to open a new data Source”彈出Quick Data Source Configuration面板,點擊Browse讀入輸入文件Part1.igs文件,輸出文件不需要做任何解析,如圖所示,單擊OK保存設置,并退出simcode組件編輯界面。

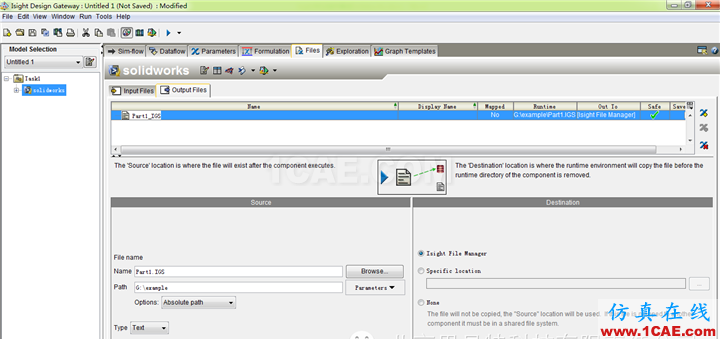

注:源文件的集成已經完成,但是仍然存在一個問題需要注意。在vbs文件中,指定了路徑為G:\example\。因此,運行結束之后生成的結果文件Part1.igs也是存放在該路徑下,因此,Isight會提示找不到指定文件。解決方法為:在流程圖上選中simcode組件,然后在Design Gateway頁面選擇Files面板,切換到Output Files子面板,將Part1.igs文件指定為如圖所示絕對路徑,即讓Isight去我們指定的路徑下找尋生成的結果文件。
