由于UG里面的加工工能太多了。里面自帶的模板只有常用到的幾個功能,想自己創建一個模板怎么辦?

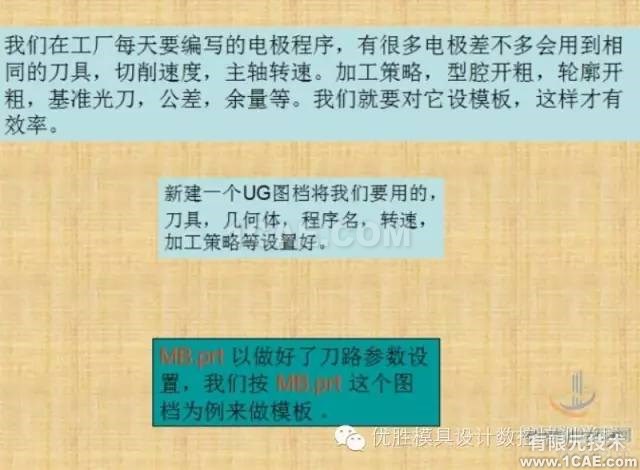

制作UG加工模板對編程來說可以提高編程效率減少重復更改參數的出錯機率,雖然現在有些外掛支持電極自動編程,但是手工UG編程是不可能被取代,所以做一種適合自己習慣的UG加工編程模板就顯得尤為重要

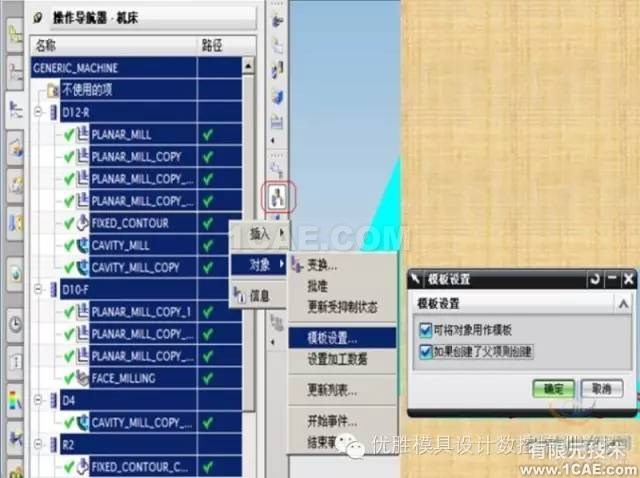

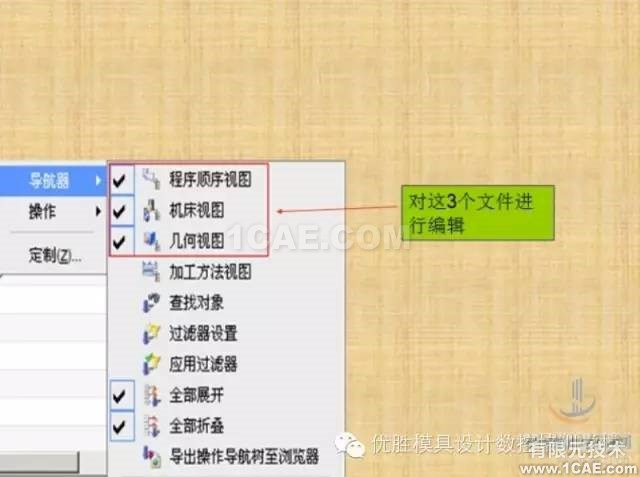

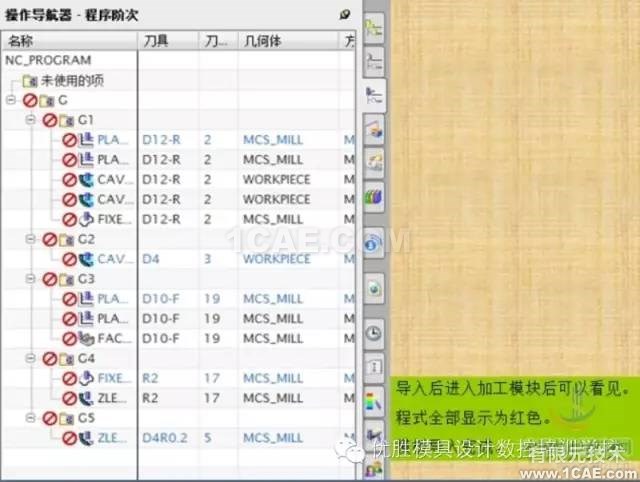

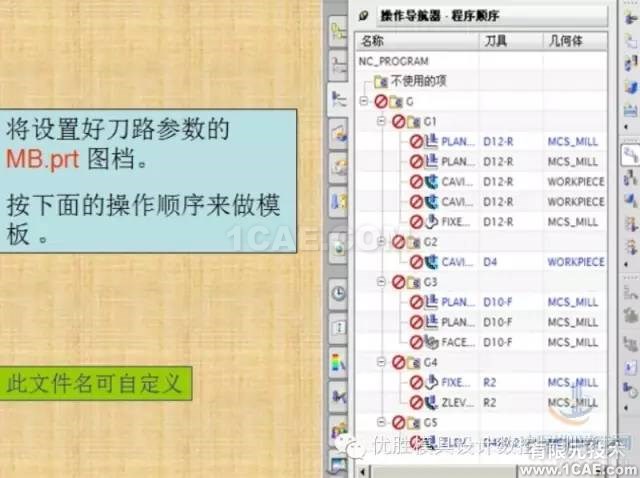

1 打開UG新建一個模板,進入加工環境——創建幾何體、工序、程序名、刀具等
完成后按以下步驟進行。

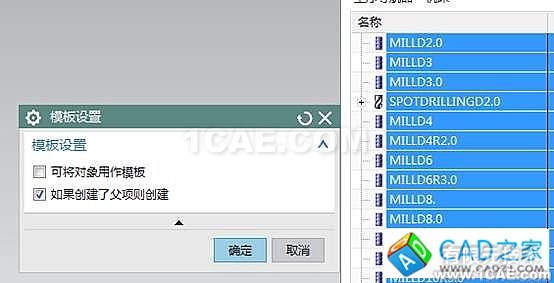

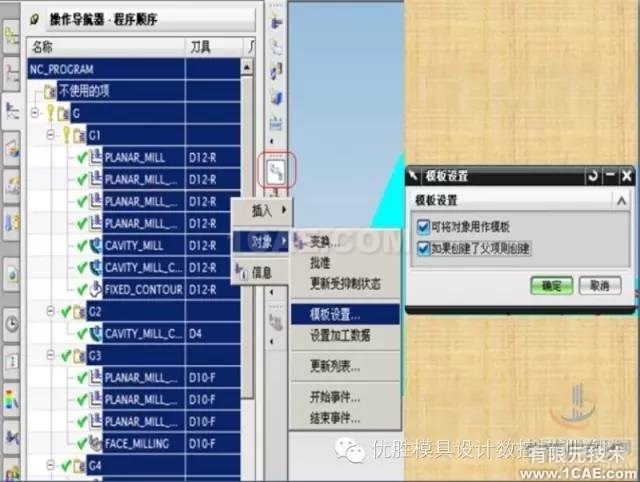

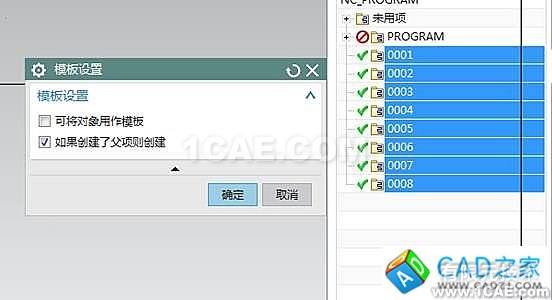

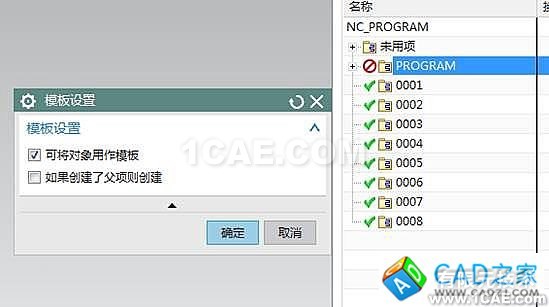

1

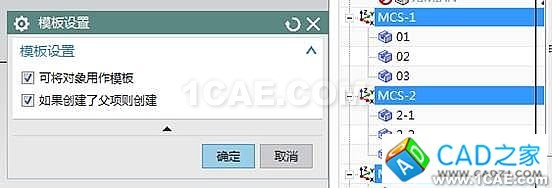

2

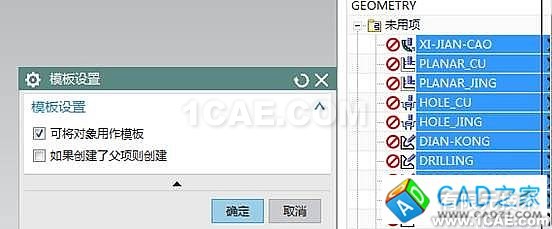

3

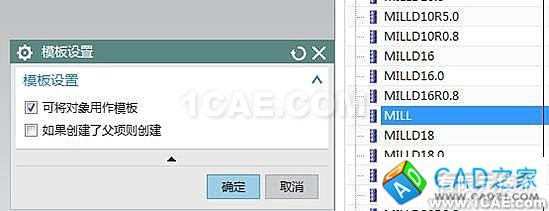

4
5

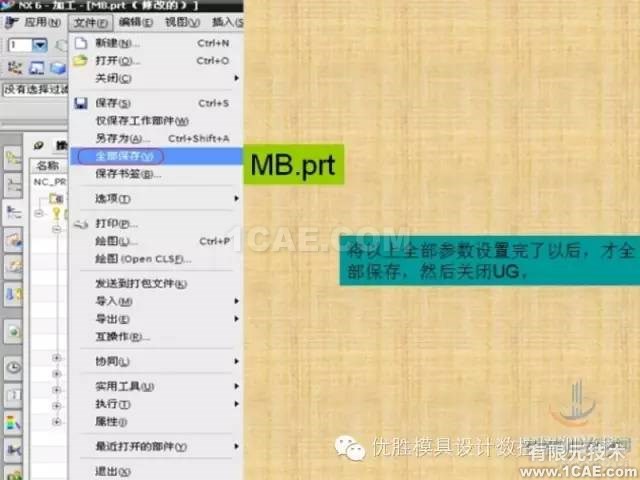

按以上方法做完后保存,并關閉UG。

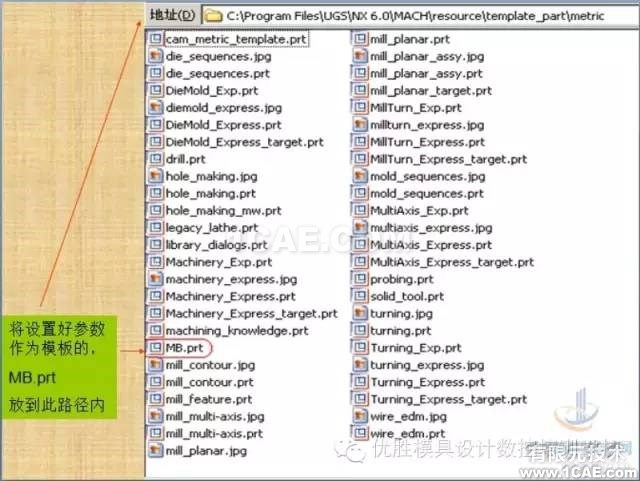

將做好的模板文件復制到metric,

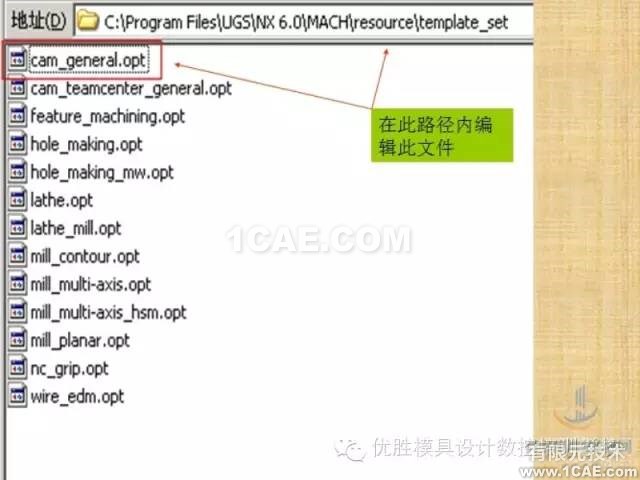

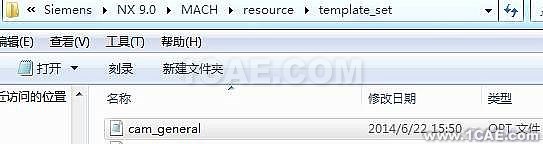

用記事本打開cam_general,文檔
復制

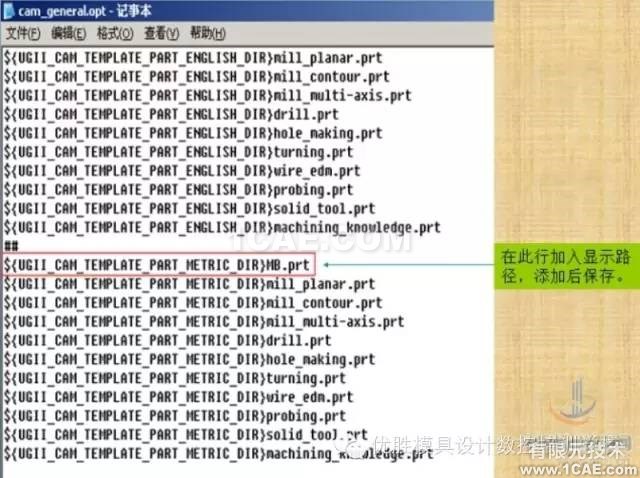

將mill_planar修改為模板文件名
列如:

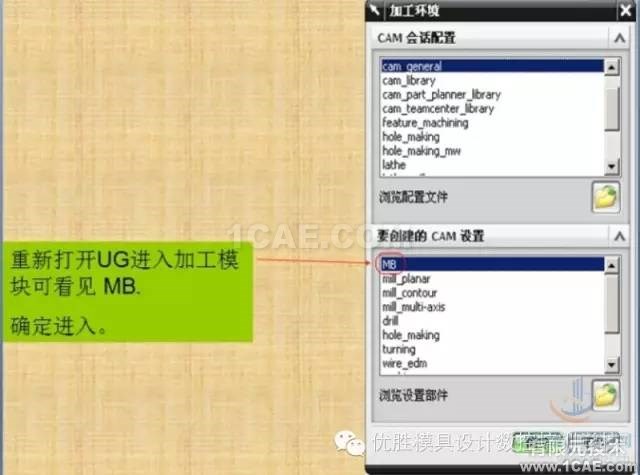

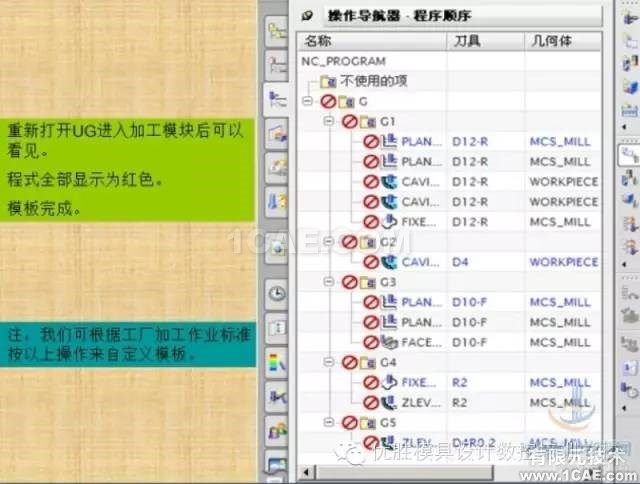

這樣就基本完成了,重新打開UG就可以進入加工了。
