UG/NX 模型的簡化操作

2016-08-08  by:CAE仿真在線  來源:互聯網

UG軟件是一個集CAD/CAM/CAE于一體的功能強大的軟件,它致力于從概念設計到功能工程分析到制造的整個產品開發過程。

該軟件于1990年進入中國市場,并很快以其先進的管理基礎、強大的工程背景、完善的專業功能和技術服務,贏得了廣大的中國CAD/CAM用戶。

材料

UG8.0,群中朋友所提供的模型一個。

所要實現的目的

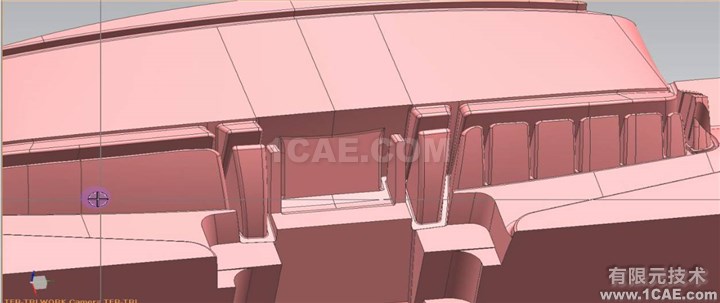

將上圖中類似牙齒狀的部分的縫隙修補起來,進行簡化操作。

操作步驟

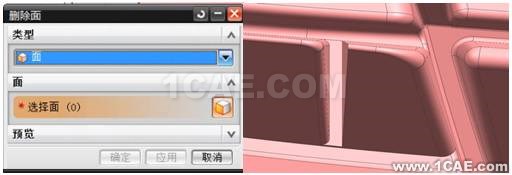

1. 當看到整個模型時,首先所要考慮的就是可以使用同步建模中的刪除面,然后以框選的方式將縫隙中的圓角進行刪除。

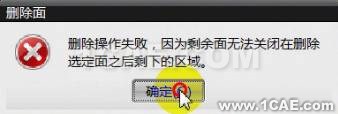

2. 在一些稍復雜的模型中,低版本中的刪除面經常會碰到一些無法進行刪除操作的狀況。

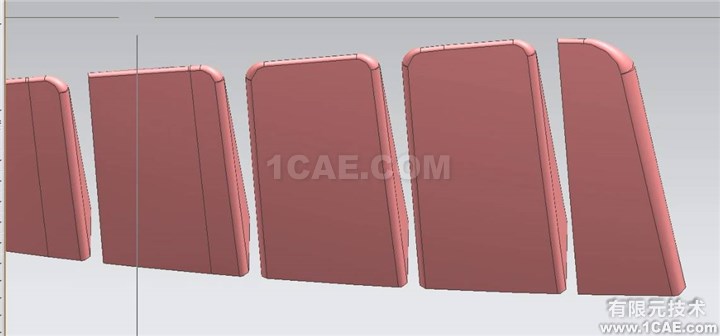

3. 當遇到上述情況,其解決方法是可以以拆分體的方式,將復雜的無法刪除的面拆成多個簡單的體。

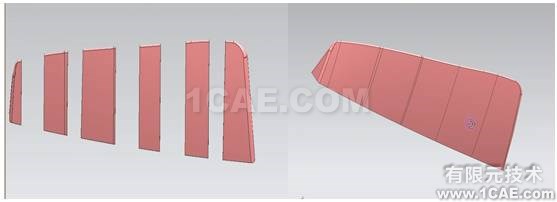

4. 由于所拆出的體,其圓角還是無法刪除。同樣可以以拆分體的方式將其圓角直接進行修剪。然后以同步建模中的替換面的方式將其替換在一起。

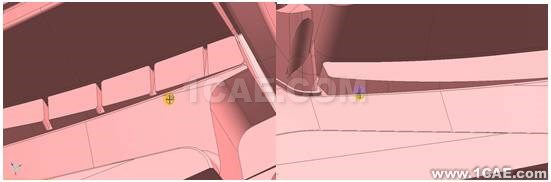

5. 之前所隱藏的部分只需將其圓角刪除,然后以替換面的方式替換為一個體就可以啦。

6. 最后將它們?nèi)坎紶栠\算求和在一起,一個模型的簡化操作就這么輕輕松松的完成啦。
