UG中不規則側邊2D刀路優化

2016-11-01  by:CAE仿真在線  來源:互聯網

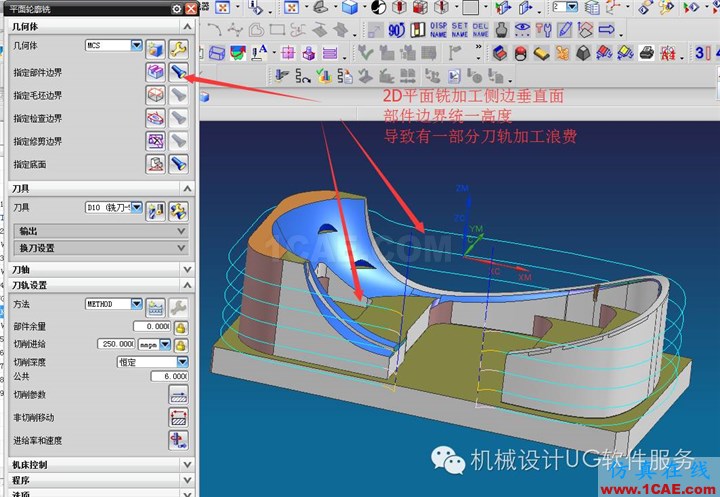

加工電極側邊為90度垂直或者其他垂直面的時候。很多人都習慣性的喜歡使用2D加工的方式加工。但是,2D加工指定的部件邊界一個切削區域只能指定一個高度平面

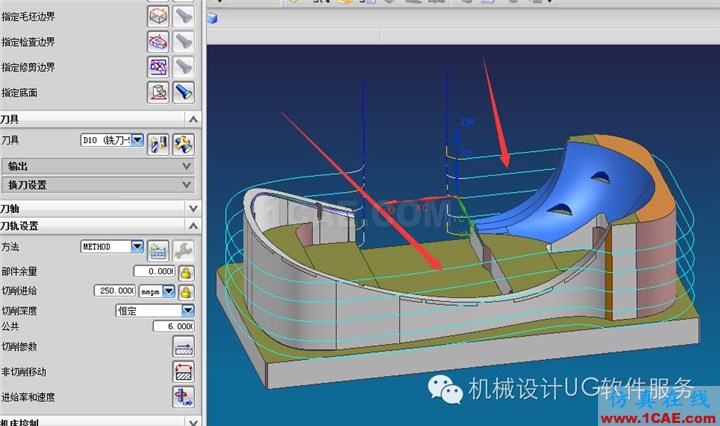

這樣指定的話,對于高度不規則的側邊加工。有些刀軌就造成了浪費。走了空刀

碰到這樣的情況。其實我們可以換個方式加工,避免掉這樣的無效刀軌。很多人都習慣性的思維方式,只有側邊為斜度陡峭面才會想到用等高的加工工藝。其實,垂直面我們也可以使用等高的方式進行加工切削

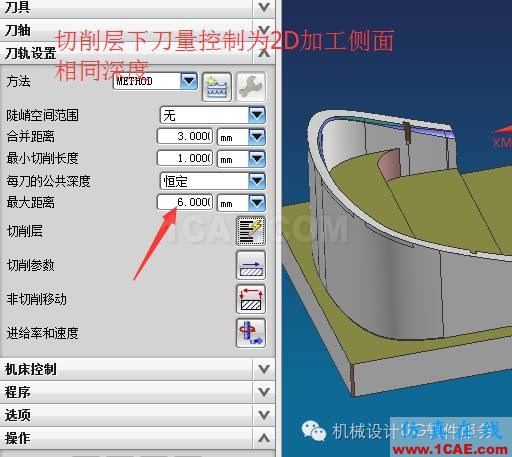

使用等高加工的方式。選擇側邊垂直面為切削區域。然后把我們的下刀量設置合理。同樣使用刀具側刃進行切削加工。這里的下刀量可以參考自己設置的2D加工時用的每一刀

新建的加工工藝,里面的參數都是保持默認設置的。所以,我們需要設置自己想要的進刀方式。以及刀軌的轉移方式。

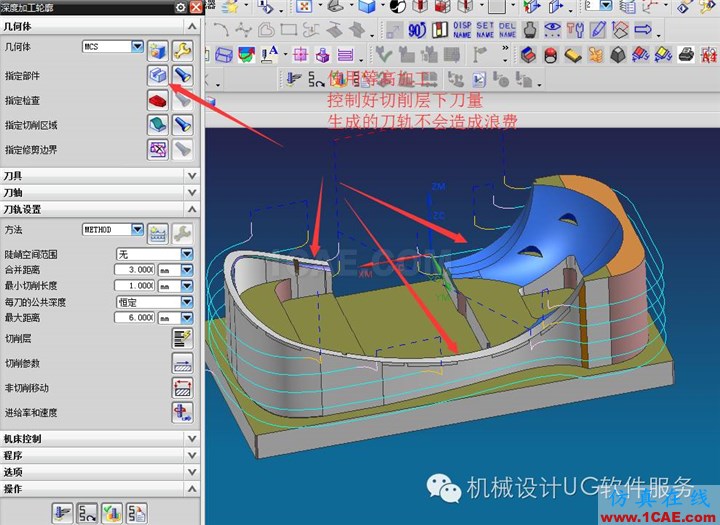

設置完成。生成刀軌一些區域的空刀已經得到了優化
