UG草圖的編輯

2016-11-09  by:CAE仿真在線  來源:互聯網

一次只能一個草圖是活動的。當草圖處于活動狀態時,您創建的任何幾何圖形添加到該草圖中。激活草圖的方式取決于這個草圖是內部的還是外部的。

內部草圖

在部件導航器中,右鍵單擊屬主特征,然后選擇編輯草圖。

在部件導航器或圖形窗口中,雙擊屬主特征。在特征對話框上,單擊繪制截面步驟以激活草圖任務環境。

外部草圖

在“建模”中,可使用多種方法打開外部草圖,具體取決于您的工作首選項:

在圖形窗口中雙擊一條草圖曲線。

從部件導航器:

雙擊草圖特征。

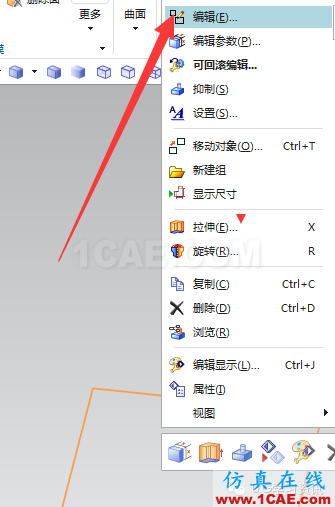

右鍵單擊一個草圖,然后選擇編輯。

編輯多個草圖

如果只需要一次模型更新,那么您可編輯多個草圖。要編輯多個草圖,必須:

1.在草圖任務環境  中打開草圖。

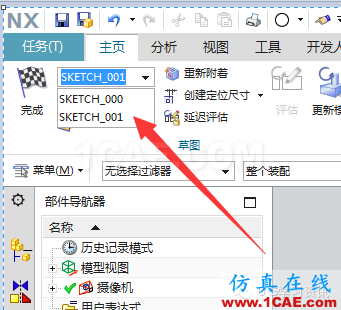

2.從主頁選項卡→草圖組→草圖名稱下拉列表中選擇草圖名稱。

要編輯后續的草圖,可在部件導航器中雙擊草圖,或從草圖名稱列表中選擇另一個草圖名稱。
