如何在UG曲面上創建文字？

2016-11-28  by:CAE仿真在線  來源:互聯網

主要操作步驟如下:

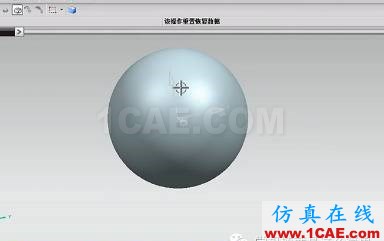

1、構建曲面。視頻中是構建了一個球面

命令:插入-設計特征

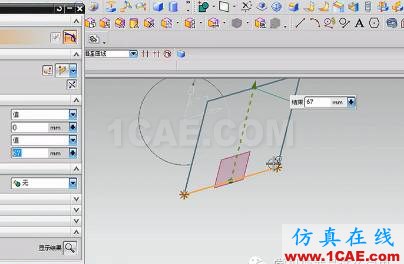

2、在球面的外面建立如圖的平面。視頻中是利用拉伸直線來添加的平面。

命令:空間直線-拉伸即可

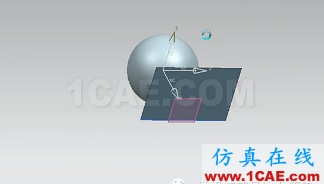

得到如下圖的平面:

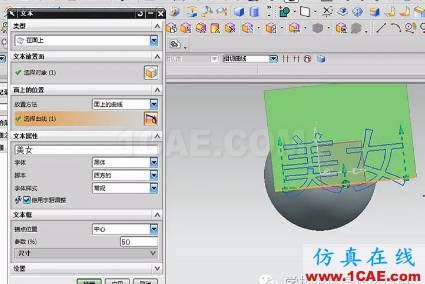

3、在平面上添加文字,得到如下圖的零件:

命令:文本-選擇對象-選擇曲線

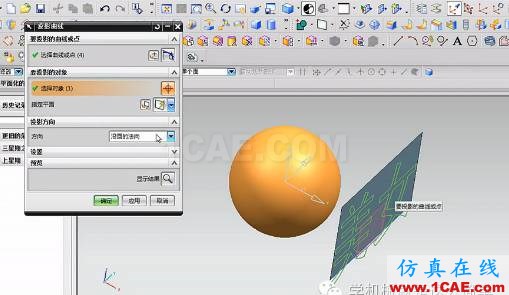

4、把文字投影到曲面上。命令-投影曲線

得到如下的零件

5、將文字(曲線)在曲面上分割出來,然后抽取該面,最后加厚片體即可。

命令:分割面-選擇即可

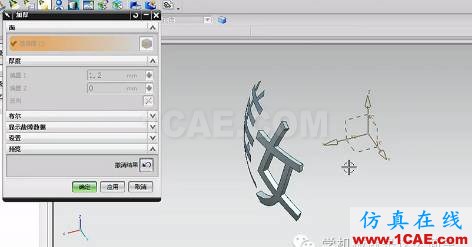

命令:抽取-片體加厚-如圖

6、這樣就完成了,在曲面上添加的文字就弄好了。
