搜索低版本的UG怎么打開高版本的UG建立的文件
2016-12-04 by:CAE仿真在線 來源:互聯網
把高版本UG創建的文件導出為數據交換格式,低版本的UG通過導入,可以打開文件,但是是沒有參數的。
文件導出首選Parasolid格式(擴展名*.x_t),這個是UG軟件內部交換格式。此外,還可以用IGES格式、STEP203/204格式等,文件-導出,如圖所示。

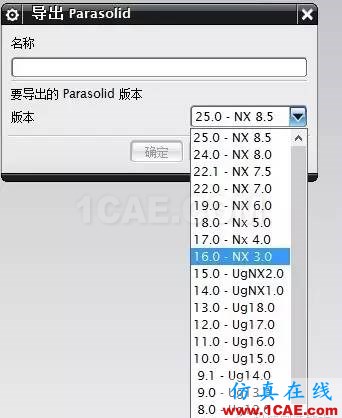

以導出Parasolid格式為例,打開對話框,單擊選取要導出的實體或片體,再單擊確定按鈕,如圖。注意選擇要導出的版本。
再選擇導出文件存儲的位置,單擊確定按鈕,在此不再贅述。
導入的過程跟導出類似。
