搜索UG10.0面銑也可以自動清角
2016-12-04 by:CAE仿真在線 來源:互聯網
眾所周知,在UG型腔加工有參考刀路,基于層或者3D IPW根據大刀具留下殘料進行2次開粗,保證加工準確性與高效性。面銑加工在UG10.0以上版本也具備與型腔銑的二次清平面功能,以下詳細講解一下。

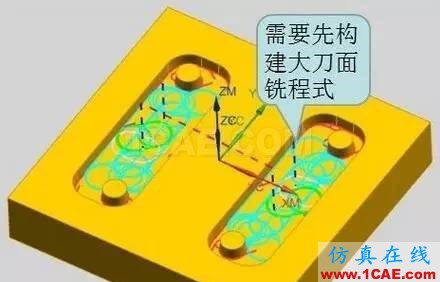

1、大刀具面銑加工完后,通常是用小的刀具加工一刀輪廓或者邊界控制,但由于大刀加工后留殘料過多,輪廓加工會有殘料,以下圖:

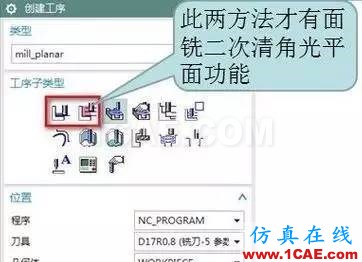

2、在UG10.0版本,這種面銑二次清角平角就非常好用,首先如下圖建立面銑加工方法:

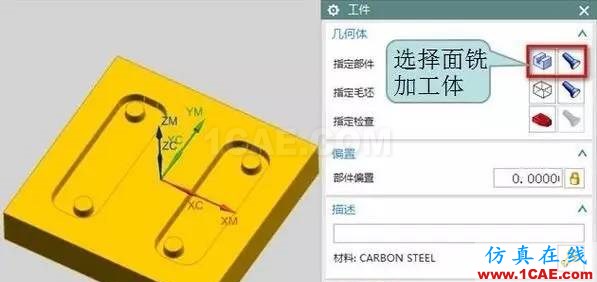

3、但建立面銑二次清角光平面前要注意,必須是要用WORKPIECE作為幾何體,不可以用座標,且要先建立大刀銑平面程式,如下圖:

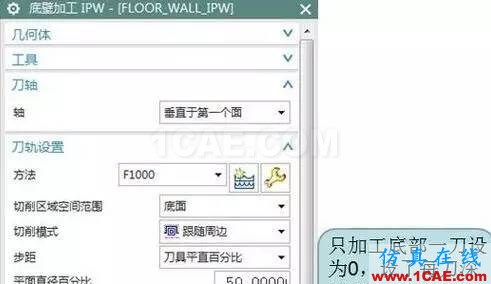

4 建立好面銑操作后按以下步驟進行操作,如下圖:

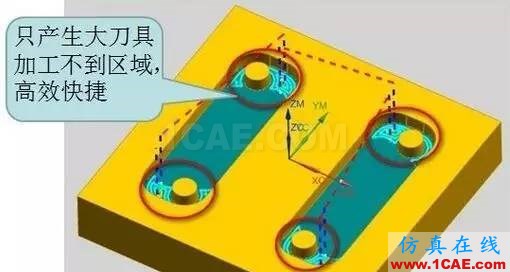

5、最后生成刀路如下:
