『工藝篇一』擠出吹塑Blow Molding

2017-02-24  by:CAE仿真在線  來源:互聯網

吹塑(Blow Molding),專門用于大批量生產空心塑料容器的的工藝。由于勞動力有限,本期介紹吹塑三類中的擠出吹塑(EBM)

吹塑(Blow Molding)

工藝成本:加工費用(中),單件費用(低)

典型產品:化學產品容器包裝,消費品容器包裝,藥品容器包裝

產量適合:只適合大批量生產

質量:高質量,壁厚完全相同,表面處理適合光滑,磨砂,紋理

速度:快,平均每周期1-2分鐘

吹塑分為3類

1.擠出吹塑(EBM):成本相對另外兩類最低,適合生產3毫升-220升的塑料(PP,PE,PVC,PET)空心容器

2.注射吹塑(IBM):下期待續

3.拉伸吹塑(ISBM):下下期待續

1.擠出吹塑(EBM)的步驟

步驟1:將多聚物顆粒倒入硬模,通過加熱和芯棒持續擠壓形成膠狀的空心柱狀雛形

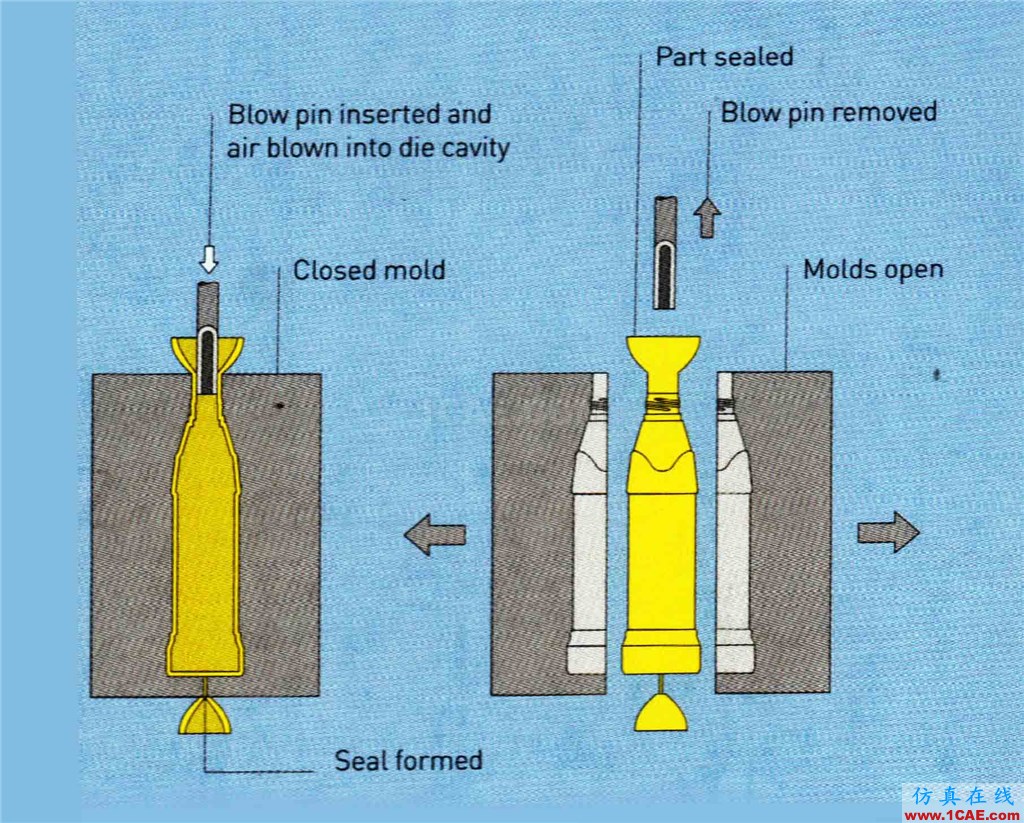

步驟2:當空心柱狀雛形擠出到一定長度,左右兩邊的模具開始閉合,雛形頂端會被刀片裁切致單件適用長度,空氣通過充氣棒注入雛形,使雛形緊貼模具內壁冷卻固化,形成想要的形狀

步驟3:等待冷卻結束后,左右兩邊的模具打開,零件脫模

步驟4:使用修理工具為零件修邊

實例:用擠出吹塑生產塑料洗衣液瓶子

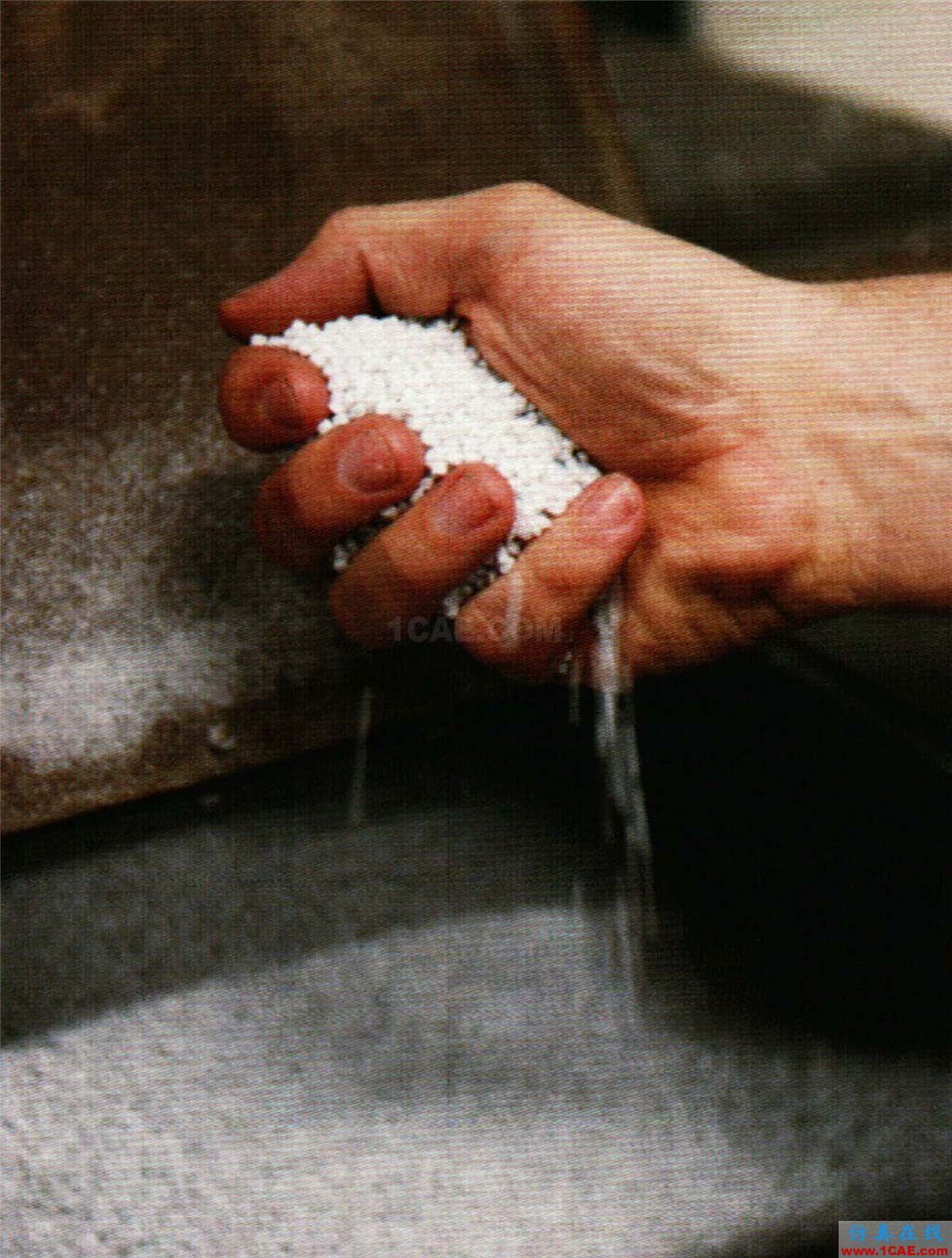

1.PE多聚物顆粒一般按顏色儲存在工業漏斗中

2.在這個實例中,藍色PE多聚物顆粒持續被加熱擠壓,形成相同壁厚的膠狀的空心柱狀雛形

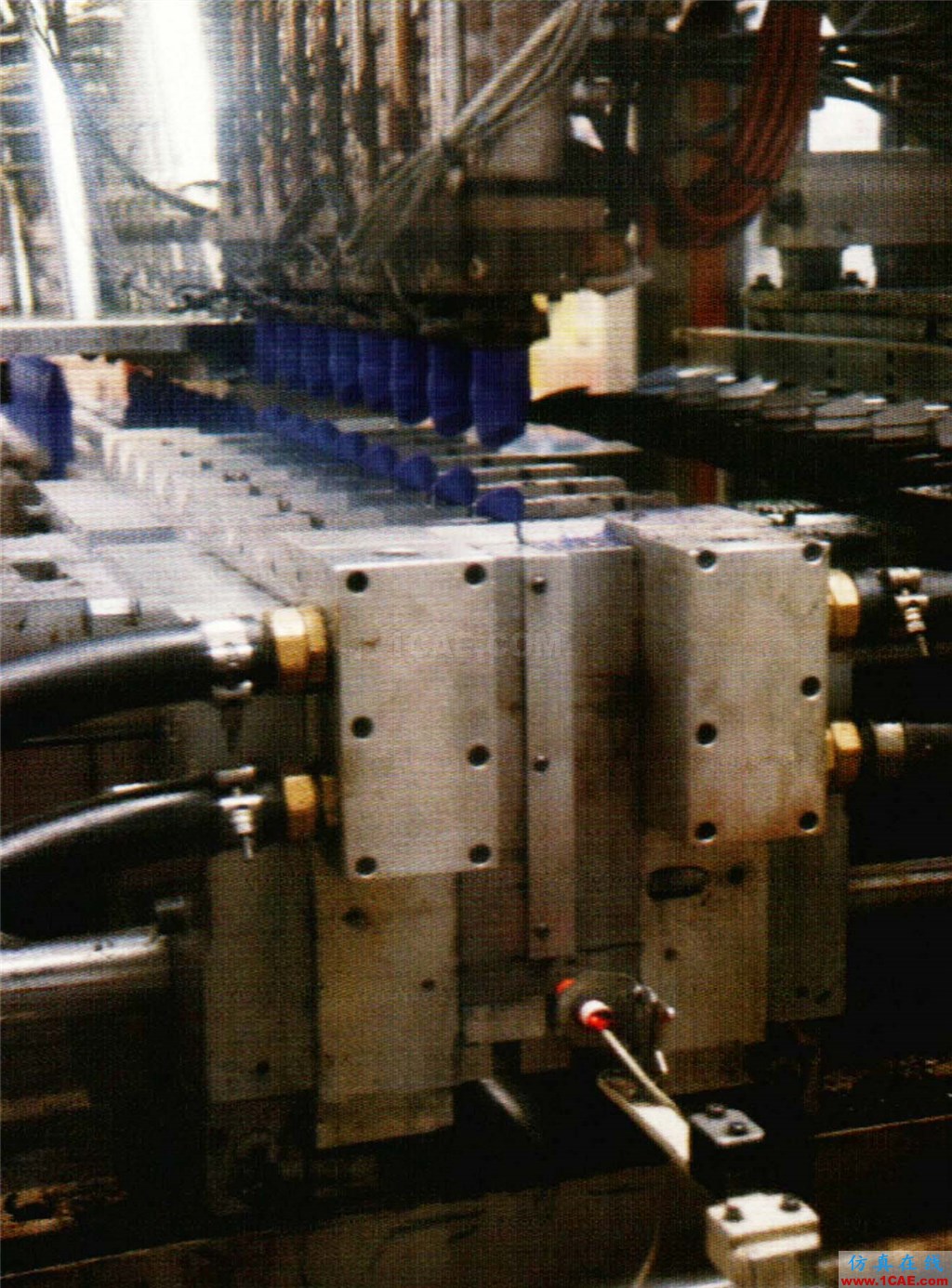

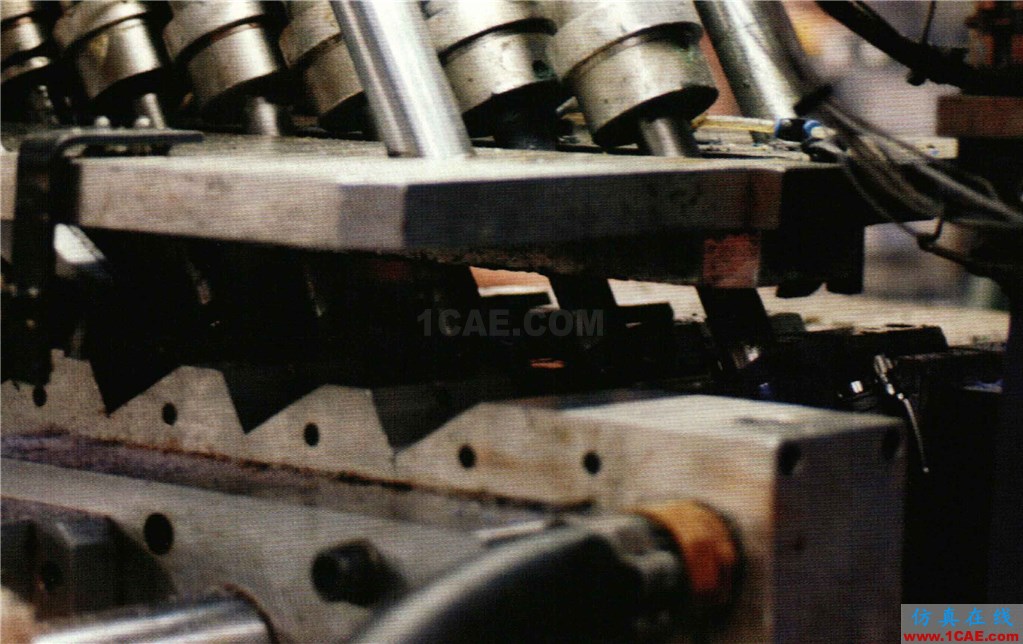

3.左右兩邊的模具閉合,柱狀雛形的上端被裁切致適用長度

4.充氣棒伸入瓶頸,通過注入空氣,使膠裝雛形緊貼模具內壁,形成想要的造型

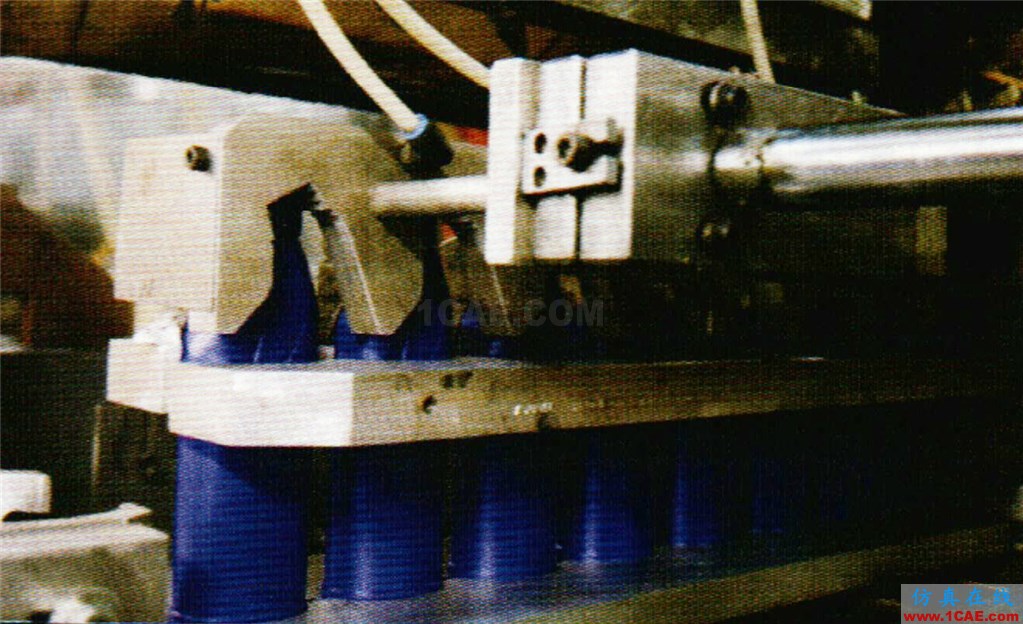

5.左右兩邊模具打開,零件顯露(連接著充氣棒)

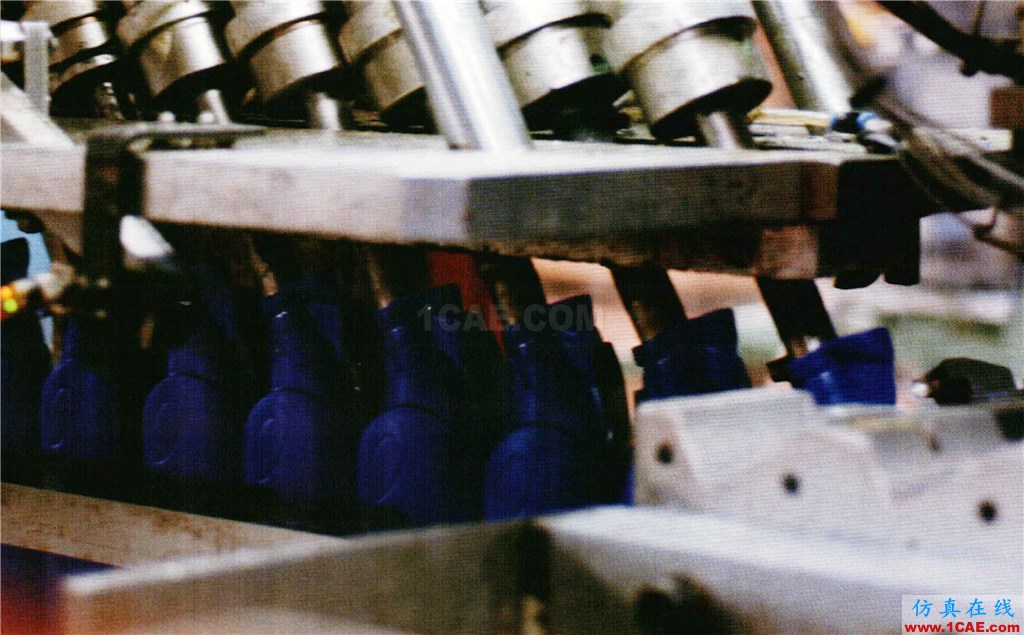

6.充氣棒收回,修理機器對洗衣液瓶進行修邊

7.每一個洗衣液瓶子都要進行壓力測試

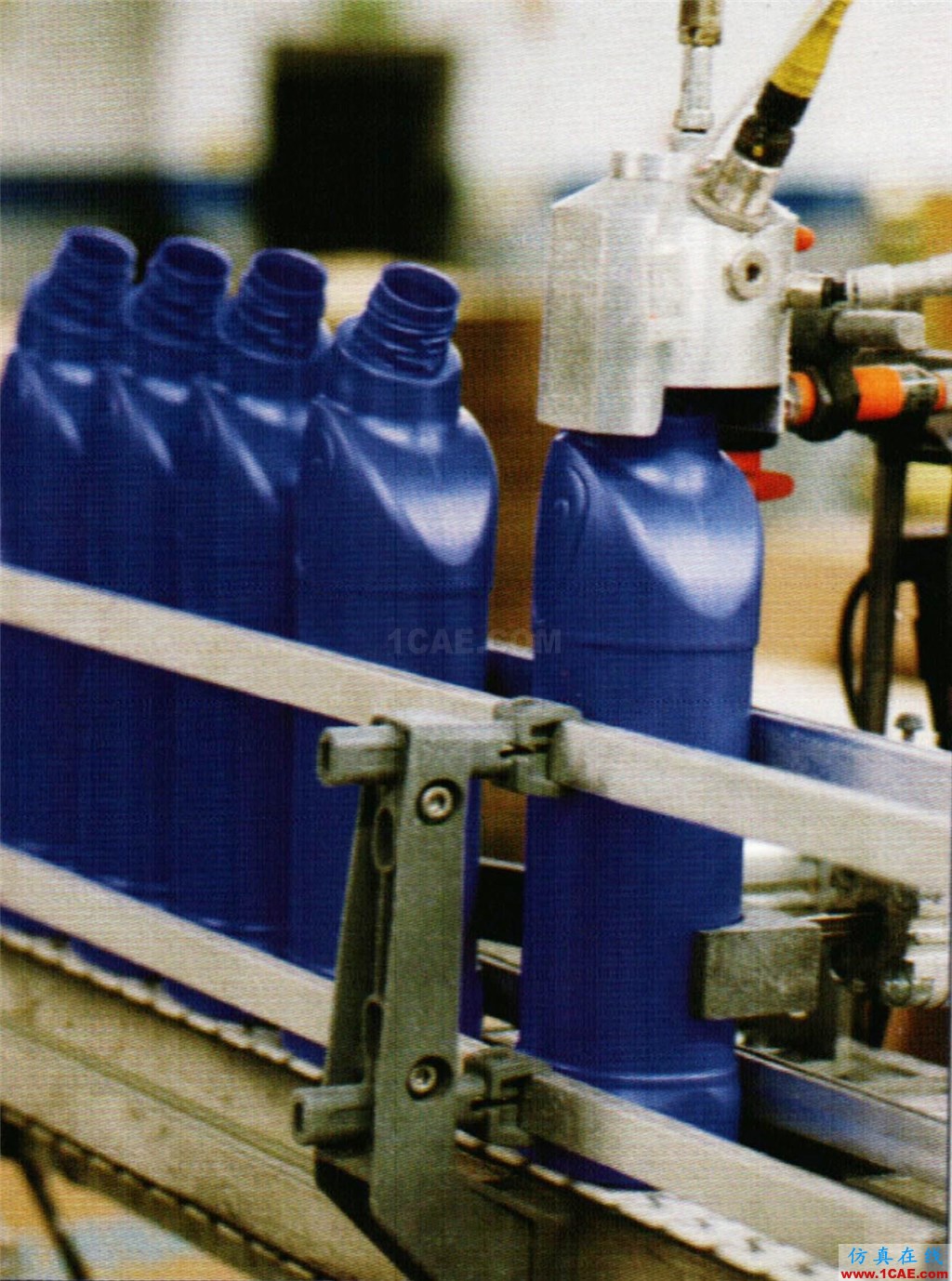

8.填裝機給塑料瓶填裝洗衣液

9.蓋子被自動旋轉組裝

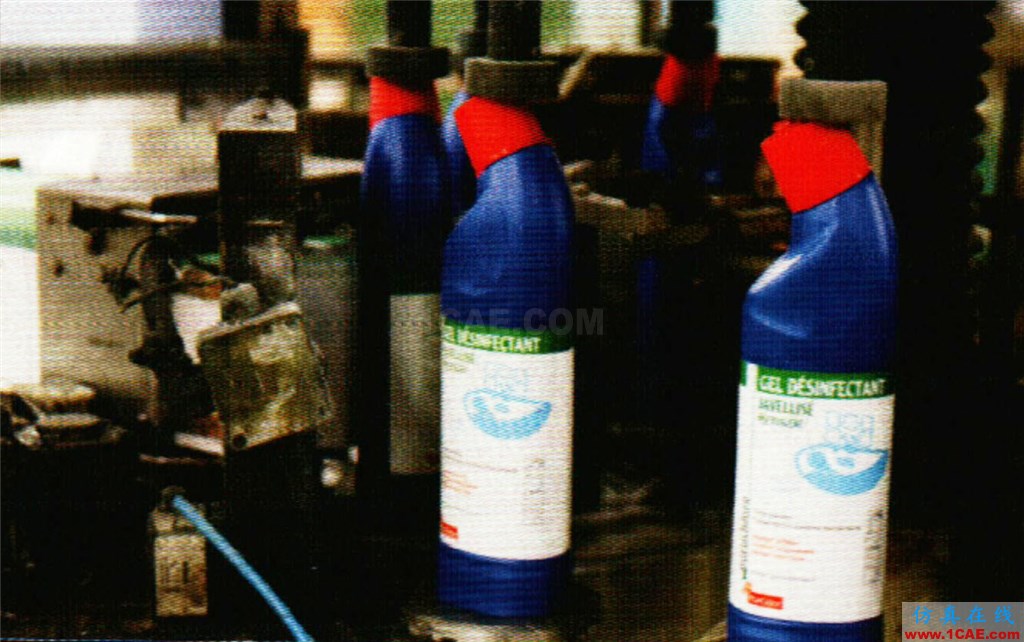

10.標簽被自動貼在瓶身上,完成

本文由意識夾(Mindclip)原創,轉載學習交流!
