【模具知識】UG多余刀路優化問題

2017-02-03  by:CAE仿真在線  來源:互聯網

在ug加工中,不管我們用什么方法做,有的時候總會多出來我們不想要的刀路。

這個時候咋辦呢?

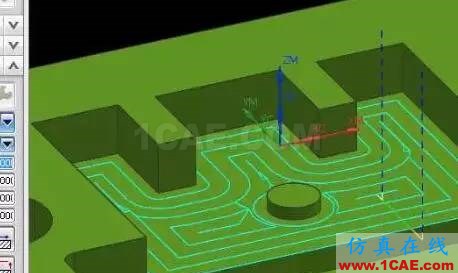

我們先來看一個平面加工的刀路,如下圖:

這個刀路是不是不咋地,為什么呢?

我們用的切削模式是跟隨部件,所以跳刀才多的,而且在邊上的部位刀路也跑出來了很多,基本這也是費刀路。

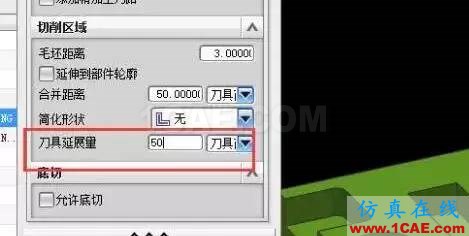

我們?nèi)?yōu)化掉這些,首先我們?cè)谇邢鲄?shù)里面改下毛坯延展50% 。

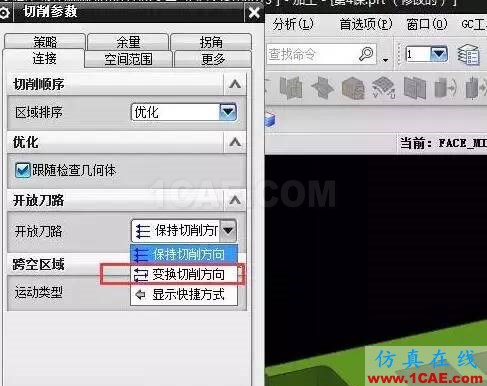

在鏈接里面-改下變換切削方向。

然后我們看到如下刀路,比剛剛的強了很多了吧!

不過還是不行,跳刀還沒弄掉是吧。

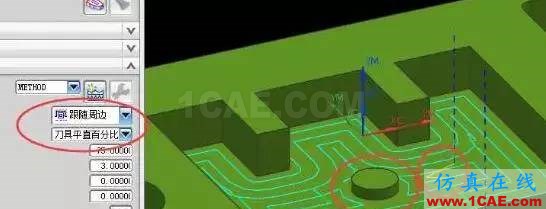

在這里如果我們不更改切削模式就改不掉了,如果在想做好點,我們要更改模式,比如我們用跟隨周邊去做!

跟隨周邊的刀路也是有問題的,我們也要優化。

看下圖紅色圈圈的地方是不是有問題? 那我們?cè)趺磧?yōu)化呢?

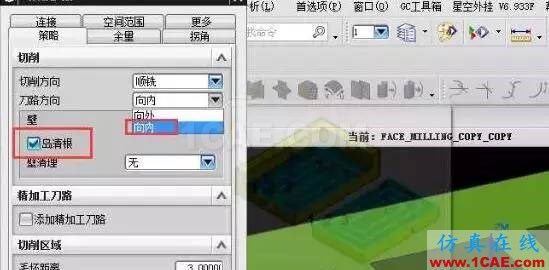

第一個進刀的位置我們要從外部進刀的,在就是島嶼的地方要清根。

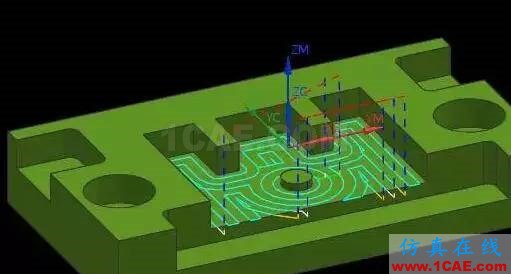

更改后的刀路如下,是不是好很多啦?

來源榮哥
