搜索某航空零件的鍛造工藝仿真分析
2017-03-07 by:CAE仿真在線 來源:互聯網
摘要:在產品研發初期,基于現有設備和工藝,對生產過程中鍛件可能出現的缺陷進行分析,并提出優化建議。主要通過分析模具填充(預測充不滿等缺陷)、折疊、材料流動、溫度場、應變場分析等得出合理的建議。
在產品研發初期,基于現有設備和工藝,對生產過程中鍛件可能出現的缺陷進行分析,并提出優化建議。主要通過分析模具填充(預測充不滿等缺陷)、折疊、材料流動、溫度場、應變場分析等得出合理的建議。通過設備的分析,得出,采用液壓機進行鍛造成形時,坯料成形較為完全。然后通過進一步分析,對鍛造時容易出現缺陷的地方進行預測,并給出優化建議。
計算內容
(a)2噸模鍛錘 (b)液壓機
圖1鍛造完后坯料中壓力分布云圖
(a)2噸模鍛錘 (b)液壓機

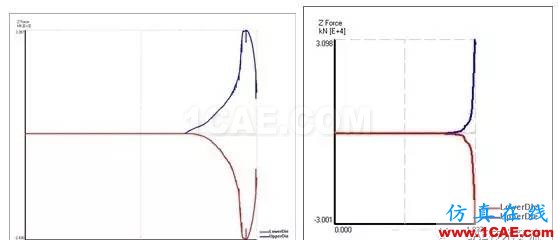

圖2 打擊力隨時間變化曲線

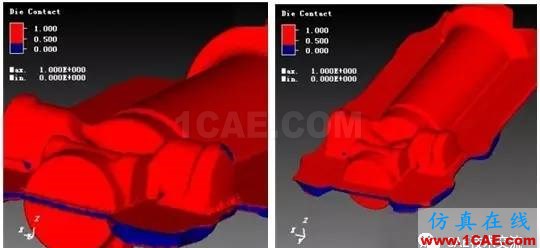

圖3 接觸分布

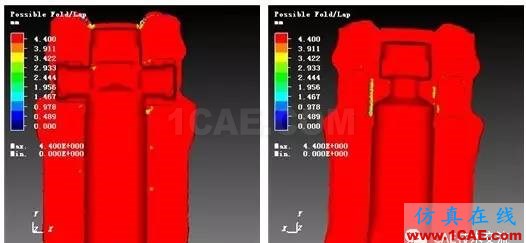

圖4 折疊預估

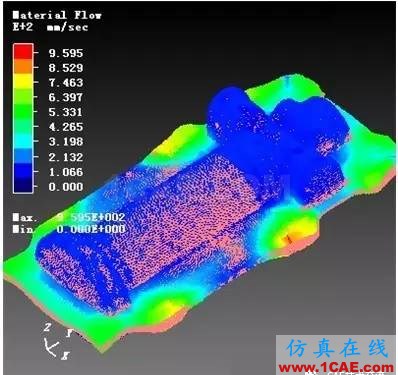

圖5 材料流動
